Scotcheuse automatique RUBBER 48–60mm (ruban Kraft ou BOPP) – 16m/min – Cartons max. : l500×H500mm – min. : l120×H120mm

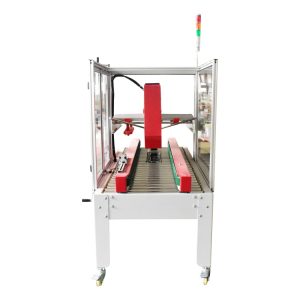

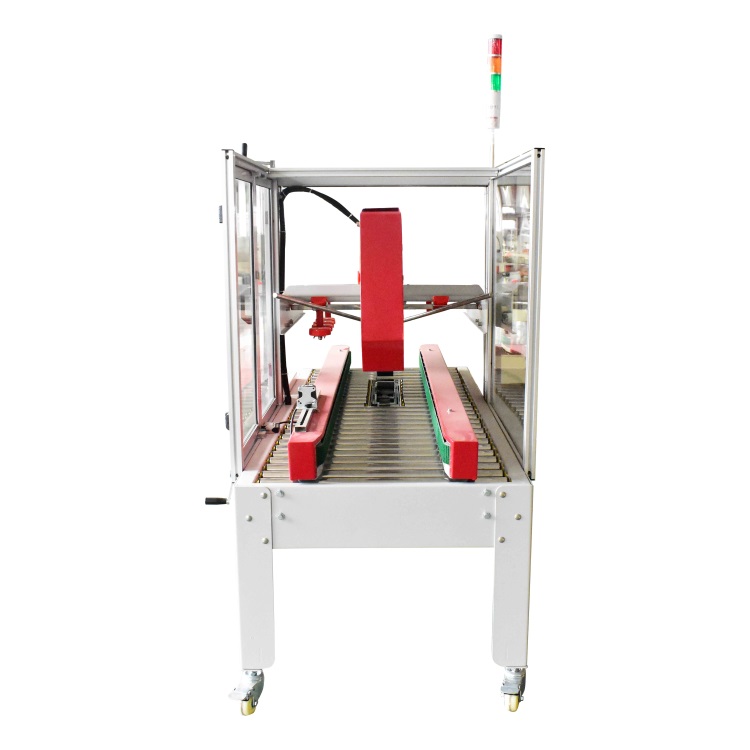

RUBBER fermeuse de cartons automatique : plie les rabats supérieurs et pose le ruban adhésif en haut et en bas

RUBBER est une fermeuse de cartons automatique qui ferme automatiquement le dessus du carton : un capteur détecte le carton, le plieur de rabats rabat le rabat avant, le rabat arrière et les deux rabats latéraux, puis les courroies latérales entraînent le carton à travers les têtes de pose de ruban adhésif supérieure et inférieure, qui appliquent le ruban en haut et en bas en un seul passage. Les courroies fonctionnent à 16 m/min, et il n’est pas nécessaire de maintenir les rabats manuellement.

Elle accepte des cartons de L120 × H120 mm jusqu’à L500 × H500 mm et utilise du ruban adhésif Kraft ou BOPP de 48–60 mm de large. La largeur et la hauteur se règlent par volants manuels, ce qui rend la machine idéale pour des séries de cartons de même format.

La machine fonctionne en monophasé 220–240 V, 50–60 Hz et consomme 240 W ; le plieur de rabats est pneumatique, donc un raccordement à l’air comprimé est nécessaire. Un carénage de sécurité transparent avec portes protège la zone de pliage et de pose du ruban, et un arrêt d’urgence est intégré au bâti.

Utilisez-la seule en bout de table d’emballage, ou intégrez-la dans une ligne après une formeuse de caisses et un convoyeur : le carton entre, est fermé et cerclé, puis ressort à l’autre extrémité.

Où la fermeuse de cartons automatique RUBBER s’intègre dans la production

La fermeuse de cartons automatique RUBBER est utilisée dans les secteurs qui conditionnent des marchandises dans des cartons ondulés standards, comme l’alimentaire, les boissons, l’électronique, les articles ménagers, le textile et l’industrie légère. Les tâches typiques incluent la fermeture et la pose du ruban adhésif sur les cartons remplis, après un conditionnement manuel ou automatique, avant la palettisation ou le stockage.

Les cartons déformés, trop remplis ou dont les rabats sont endommagés peuvent ne pas se fermer correctement et provoquer des blocages ou une mauvaise adhérence du ruban. L’opérateur doit surveiller l’approvisionnement en ruban adhésif.

Caractéristiques techniques

RUBBER fermeuse de cartons en fonctionnement

▶

Ce que le plieur automatique de rabats change sur votre ligne d’emballage

• Rabat fermé sans les mains. Le plieur replie les rabats avant, arrière et latéraux, donc personne ne doit maintenir le carton fermé pendant la pose du ruban.
• Haut et bas en un seul passage. Deux têtes de pose de ruban ferment simultanément les deux côtés du carton.
• Vitesse constante. Les bandes latérales transportent chaque carton à 16 m/min, et la longueur du ruban est identique sur chaque carton.
• Large plage de cartons. De W120 × H120 mm à W500 × H500 mm, réglage unique par volants manuels.
• Prête pour une ligne. Le carton s’alimente de lui-même, la machine peut donc fonctionner derrière une formeuse de caisses ou un convoyeur sans opérateur.
• Alimentation ordinaire. Monophasé 220–240 V et 240 W – aucune connexion triphasée nécessaire.

Commandes, entraînement et sécurité

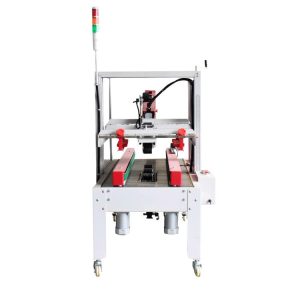

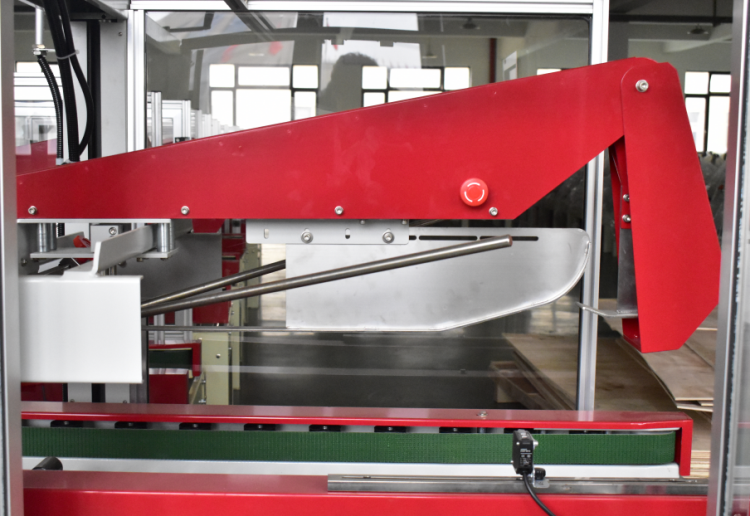

• Plieur automatique de rabats supérieurs : rabat avant, rabat arrière, puis les rabats latéraux

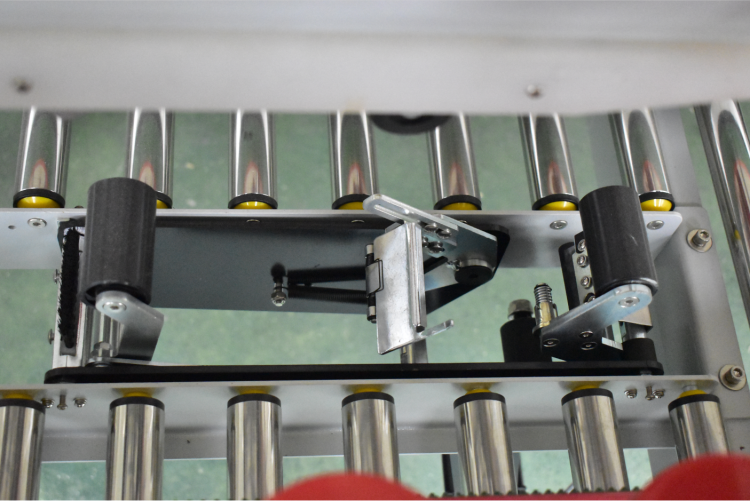

• Têtes d’application de ruban supérieures et inférieures dans des cartouches interchangeables
• Courroies d’entraînement latérales, 16 m/min
• Largeur et hauteur réglées par volants manuels
• Cellule photoélectrique qui détecte le carton et démarre le plieur
• Vérin pneumatique pour le plieur de rabats, avec filtre à air et régulateur
• Capot de sécurité transparent avec portes au-dessus de la zone de pliage et de fermeture

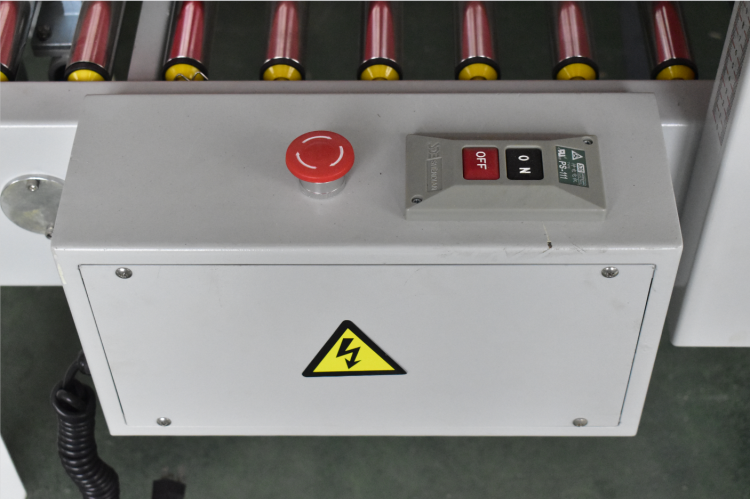

• Arrêt d’urgence sur le bâti
• Pieds réglant la hauteur de travail sur une plage de 350 mm ; roulettes pour déplacer la machine
• Longueur du ruban (recouvrement sur les extrémités du carton) réglable de 5 à 50 mm

Comment utiliser la fermeuse de cartons RUBBER

1. Branchez la machine au courant monophasé 220–240 V et à l’air comprimé ; purgez l’eau du filtre à air.
2. Réglez la largeur des courroies latérales et la hauteur de la tête d’application supérieure à votre carton à l’aide des volants.
3. Placez un rouleau de ruban Kraft ou BOPP, largeur 48–60 mm, dans la cartouche supérieure et inférieure, puis centrez-le.
4. Appuyez sur le bouton MARCHE ; les courroies latérales démarrent.
5. Introduisez le carton avec les rabats supérieurs ouverts et orientés vers le haut. Le capteur déclenche le plieur, les rabats se ferment dans l’ordre et le carton passe dans les têtes d’application.
6. Retirez le carton fermé à la sortie. Si la taille du carton change, réglez à nouveau la largeur et la hauteur.

Têtes d’application, entretien et pannes courantes

• Ruban trop tendu ou trop lâche. Réglez la tension du ressort de traction sur la tête d’application ; un ruban épais comme le Kraft nécessite plus de tension.
• Coupe irrégulière. La lame est émoussée ou montée à l’envers : retournez-la ou remplacez-la.
• Longueur du ruban trop longue ou trop courte. Déplacez le support de lame pour la patte avant et la butée de fin de course pour la patte arrière.
• Le ruban fait des plis ou part sur le côté. Nettoyez le rouleau en caoutchouc, resserrez le support du ruban ou son ressort et vérifiez que le ruban est bien appliqué contre le carton.
• Unité d’air. Videz régulièrement l’eau du filtre à air et maintenez le lubrificateur rempli d’huile pneumatique ; essuyez la poussière sur la tige du vérin.
• Entretien. Coupez l’alimentation électrique et l’air avant toute intervention. Huilez les vis de réglage tous les trois mois, gardez la lame propre et lubrifiée, et maintenez la machine au sec. Les bandes latérales se tendent légèrement avec le temps – c’est normal.

Avant de commander une fermeuse de cartons automatique

Le prix est affiché sur cette page. Quelques détails déterminent si la machine convient à vos cartons : vérifiez-les avant de demander une offre, ou envoyez-les-nous et nous les examinerons avec vous.

• Dimensions du carton. De L120 × H120 mm à L500 × H500 mm. Envoyez-nous la longueur, la largeur et la hauteur de vos cartons et nous vous confirmons qu’ils passent.
• Une taille ou plusieurs. RUBBER se règle manuellement pour chaque format de carton. Si la taille change d’un carton à l’autre, AUTO&FOLD-5050 règle automatiquement la largeur et la hauteur.
• Cartons. Cartons ondulés secs, propres et non déformés ; les cartons avec revêtement plastique ne peuvent pas être scotchés.
• Ruban adhésif. Ruban Kraft ou BOPP de 48 à 60 mm de large, une largeur et une épaisseur à la fois.
• Électricité et air comprimé. Une prise monophasée 220–240 V, 50–60 Hz et de l’air comprimé pour le rabatteur de rabats.
• Encombrement. La machine mesure environ 1780 × 950 × 1400 mm et pèse environ 240 kg ; elle est conditionnée dans une caisse de 1920 × 1000 × 1640 mm, environ 330 kg.
