Fonctionnement des outils de cerclage

Les outils de cerclage, ou appareils de cerclage, tendent le feuillard autour de la charge, assemblent les extrémités et coupent le feuillard de la bobine. L’entraînement peut être manuel, sur batterie ou pneumatique. Chaque appareil de cerclage est adapté à un type et une largeur de feuillard.

Le type d’assemblage dépend du feuillard. Les modèles sur batterie soudent le PET et le PP par friction, l’outil pneumatique AIR19 soude le PET, et le tendeur manuel PPST-13/16 assemble le PP avec une boucle métallique. Le feuillard acier se ferme avec une boucle, un clip ou un outil sans boucle. Les feuillards textiles et composites utilisent une boucle fil. Le feuillard lui-même se trouve dans la catégorie feuillards de cerclage.

Tous les outils ne réalisent pas les trois opérations : un tendeur comme le ITI 71 tend et coupe le feuillard textile ou composite, la boucle fil assure la fermeture.

Le mode d’entraînement détermine l’utilisation de l’outil. Les outils manuels n’exigent aucune alimentation, ils conviennent donc aux lieux sans électricité ni air comprimé. Les modèles sur batterie fonctionnent sans câble ni tuyau, pour une liberté de mouvement dans l’entrepôt ou l’atelier. Les outils pneumatiques nécessitent une arrivée d’air comprimé, adaptés aux postes déjà équipés.

Avant d’utiliser l’outil, tirez le feuillard autour de la charge aussi fermement que possible à la main. L’outil aura ainsi moins d’effort à fournir pour la tension, et la batterie sera moins sollicitée.

Après chaque cerclage, vérifiez la fermeture. Une soudure par friction doit couvrir toute la largeur du feuillard, une boucle métallique doit être bien sertie, et une fermeture sans boucle sur acier doit être bien crochetée et proprement coupée. Si la fermeture n’est pas correcte, coupez le feuillard et recommencez. L’huile, la graisse ou l’eau sur le feuillard empêchent la soudure par friction de tenir : gardez le feuillard propre et sec.

Modèles de cercleuse électrique et leurs usages

Cercleuse électrique : fonctionnement sans câble ni tuyau. Pour feuillard PET et PP de 9 à 19 mm, les modèles incluent NEO2, NEO Plus, GT ONE, SIAT VIPER et Signode BXT3 ; la TES EXTREME est prévue pour feuillard PET de 19 à 25 mm. L’ITI 71 est un tendeur sur batterie pour feuillard textile et composite de 16 à 40 mm.

Pour le feuillard acier, les modèles AKU-STEEL DUO et ELECTRA M SERIES sont des ensembles sur batterie pour 19, 25 ou 32 mm. Ces outils tendent, assemblent et coupent le feuillard. Certains modèles sont livrés avec une ou deux batteries et un chargeur.

Par largeur, la NEO2 convient au feuillard de 9 à 16 mm, la SIAT VIPER pour 9, 12 ou 16 mm, la GT ONE pour 10 à 16 mm. La NEO Plus est adaptée au 16–19 mm, et la Signode BXT3 existe en trois versions pour 9–19 mm. La TES EXTREME est conçue pour le PET de 19 à 25 mm.

Ces modèles de cercleuse électrique soudent le feuillard par friction, ce qui évite l’achat de boucles métalliques pour chaque fermeture. Le seul coût d’utilisation est le feuillard lui-même. Certains outils, comme la NEO Plus et la TES EXTREME, sont livrés avec deux batteries et un chargeur. Une batterie charge pendant que l’autre fonctionne.

L’ITI 71 tend le feuillard textile ou composite jusqu’à 11 000 N ; la fermeture se fait par boucle fil, adaptée à la largeur du feuillard. Certains outils, comme la GT ONE, disposent d’un mode doux à 500 N pour les colis légers ou fragiles.

Une soudure par friction ne conserve pas toute la résistance du feuillard. Sur la NEO2, la fermeture tient environ 75 % de la résistance du feuillard. La SIAT VIPER atteint 75 à 85 %. La solidité du cerclage dépend donc de la fermeture.

Sur la NEO Plus, la tension se règle à l’écran sur 7 niveaux, et non en force : le niveau 1 correspond à environ 600 N, le niveau 7 à environ 4 000 N. Notez le niveau adapté à chaque type de colis et utilisez-le à chaque poste.

Sous-catégories d’outils de cerclage et leur contenu

Pour utiliser le tableau, commencez par repérer le matériau et la largeur de feuillard utilisés dans la colonne Feuillard. Lisez ensuite la sous-catégorie en première colonne de la ligne. Ouvrez la sous-catégorie pour voir tous les produits correspondants. La colonne Exemples présente quelques modèles typiques, mais tous ne sont pas listés. Par exemple, le feuillard PET 16 mm figure dans les lignes des cercleuses électriques et des outils de cerclage pneumatique.

Cercleuse manuelle et outil de cerclage pneumatique pour chaque type de feuillard

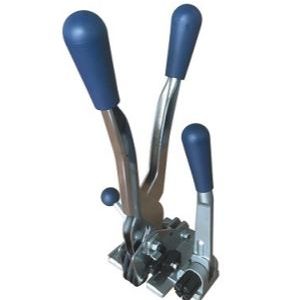

Cercleuse manuelle : la gamme comprend la PPST-13/16 pour feuillard PP avec chapes métalliques, les modèles A3, BO-51 et A4, chacun étant un outil de cerclage acier sans chape, ainsi qu’un tendeur manuel pour feuillard textile et composite disponible en trois tailles. Le passe-feuillard B190 permet de faire passer le feuillard sous la palette grâce à une tige flexible de 1900 mm, évitant ainsi de devoir s’agenouiller à chaque palette.

Les outils de cerclage pneumatiques incluent l’AIR19 pour feuillard PET et PP de 13 à 19 mm, l’AIR Metal pour feuillard acier de 19 à 32 mm, et l’AIR DUO32 pour feuillard acier de 19, 25 ou 32 mm. Tous les appareils de cerclage pneumatiques nécessitent de l’air comprimé.

Les outils manuels ne nécessitent ni batterie ni air comprimé, ce qui les rend pratiques pour les sites sans alimentation électrique ou pour un cerclage occasionnel.

L’AIR19 assemble le feuillard PET et PP par soudure par friction, sans besoin de chape. L’AIR Metal assemble le feuillard acier avec une chape métallique. L’AIR DUO32, tendeur et sertisseuse, assemble le feuillard acier avec une chape.

Aucun outil manuel de cette catégorie n’est conçu pour le feuillard PET. Le PPST-13/16 est réservé au feuillard PP ; pour le cerclage PET, il faut utiliser une cercleuse électrique comme la NEO2 ou un appareil pneumatique tel que l’AIR19.

Sur l’A3, le feuillard supérieur d’un joint sans chape doit être crocheté de 1 à 1,5 mm dans le feuillard inférieur, au maximum 2 mm. Les outils pneumatiques nécessitent un filtre, un régulateur et un lubrificateur sur la ligne d’air. Le set AIR DUO32 est prévu pour une seule largeur de feuillard ; si vous utilisez deux largeurs, il faut un set distinct pour chaque.

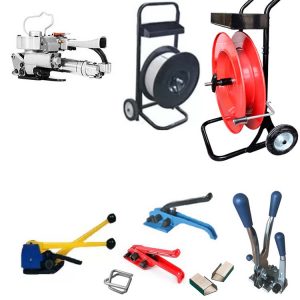

Kit de cerclage, dévidoirs et chapes

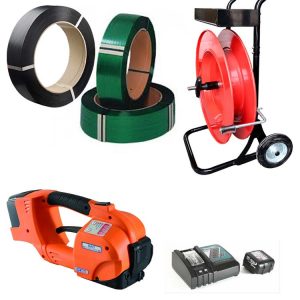

Kit de cerclage : chaque kit regroupe un appareil, du feuillard et un dévidoir dans une seule commande. Dévidoirs feuillard : ils déroulent les bobines de feuillard PET, PP, textile, cordé ou acier, adaptés au diamètre de mandrin et au type de feuillard. Boucles de cerclage : la gamme comprend des chapes métalliques pour feuillard PP, des chapes pour feuillard acier et des boucles en fil pour feuillard textile et composite.

Les kits regroupent une cercleuse électrique, manuelle ou pneumatique, du feuillard et un dévidoir.

Les kits à batterie comme le kit NEO2 incluent la batterie et le chargeur. Les kits avec le PPST-13/16 ajoutent du feuillard PP et des chapes métalliques, tandis que le kit CORD est destiné au feuillard composite et comprend un tendeur manuel, deux bobines de feuillard composite, des boucles en fil et un chariot dévidoir. Le kit AIR19 inclut du feuillard PET 15,5 mm et un chariot dévidoir ; l’appareil nécessite toujours une alimentation en air comprimé.

Les dévidoirs feuillard sont conçus pour maintenir la bobine et dérouler le feuillard sans nœuds. Le dévidoir doit correspondre au diamètre du mandrin : 405/406 mm pour les bobines PET et PP, 200 mm pour les bobines cordées et PP (HC2), 76 mm pour le feuillard textile, et le HS5 pour les bobines acier. Un dévidoir adapté évite que la bobine ne se déroule seule et garde le feuillard bien organisé pendant le travail.

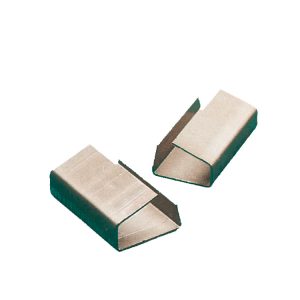

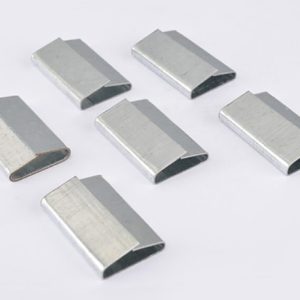

Les chapes de cerclage sont choisies selon la largeur et le type de feuillard. Les chapes métalliques existent en 13 mm ou 16 mm pour feuillard PP, les chapes acier font 16 x 40 mm pour le cerclage manuel, et les chapes pneumatiques existent en 16 x 40, 19 x 57, 25 x 57 et 32 x 57 mm pour le cerclage acier pneumatique. Les boucles en fil sont utilisées pour le feuillard textile et composite et doivent correspondre à la largeur du feuillard. Chaque joint nécessite une chape, une boucle ou une agrafe, il faut donc prévoir la quantité nécessaire selon le nombre de cerclages à réaliser.

Manuel, batterie ou air : quel entraînement choisir

Les pinces a feuillard fonctionnent selon trois modes : manuel, batterie ou air comprimé. Les appareils de cerclage manuels conviennent pour quelques cerclages par jour et les sites sans électricité ni air. Les cercleuses électriques, comme NEO2 ou GT ONE, s’utilisent directement sur la charge et s’arrêtent à la tension réglée. Les modèles pneumatiques, tels que l’AIR19, nécessitent une alimentation en air comprimé mais pas de recharge. Quand le volume de cerclages dépasse la capacité des outils manuels, une cercleuse automatique prend le relais ; retrouvez-les dans la catégorie cercleuse.

Si vous ne devez cercler que quelques colis par jour ou travaillez dans un endroit sans électricité ni air comprimé, un outil manuel est le choix pratique.

Pour cercler de nombreux colis ou palettes chaque jour et intervenir à différents endroits, une cercleuse électrique est plus adaptée. Les cercleuses électriques comme la NEO2 ou la GT ONE sont portatives et fonctionnent sans tuyau ni câble. Elles se déplacent directement sur la charge, et la tension de serrage peut être réglée pour que l’appareil s’arrête automatiquement à la valeur souhaitée.

Si votre ligne de conditionnement dispose déjà d’une alimentation en air comprimé, les outils pneumatiques sont adaptés. Les modèles pneumatiques comme l’AIR19 ou l’AIR Metal ne nécessitent pas de batterie, donc pas d’arrêt pour recharge.

Un outil se déplace vers la charge ; une cercleuse nécessite d’amener la charge à la machine.

Pour le feuillard PP, la PPST-13/16 manuelle sertit une chape métallique à chaque cerclage, ce qui implique l’utilisation de chapes et un effort à chaque colis. Quand le nombre de cerclages augmente, cette étape supplémentaire et le coût des chapes deviennent significatifs. Une cercleuse électrique comme la NEO2 soude le feuillard PP sans chape.

Le feuillard acier peut être posé avec les trois modes d’entraînement. L’A3 manuel est conçu pour feuillard acier de 13, 16 ou 19 mm et l’A4 pour feuillard de 0,55 à 0,75 mm d’épaisseur, tous deux réalisant des joints sans chape. L’AKU-STEEL DUO à batterie est prévu pour feuillard acier plus épais, de 0,8 à 1,2 mm, et les modèles pneumatiques AIR Metal et AIR DUO32 nécessitent une alimentation en air comprimé. Les A3 et A4 sont des outils à levier nécessitant les deux mains.

Pour le feuillard textile et composite, le tendeur manuel existe en trois tailles jusqu’à 50 mm pour un usage occasionnel. Le tendeur à batterie ITI 71, pour feuillard de 16 à 40 mm, convient à un usage intensif. L’entretien dépend du mode d’entraînement : les outils manuels se nettoient et s’huilent, les outils à batterie nécessitent une recharge et un stockage sec et hors gel, et les outils pneumatiques exigent la vidange quotidienne du filtre d’air et le remplissage du lubrificateur. Les outils pneumatiques requièrent un débit d’air suffisant en plus de la pression.

Bien associer pince a feuillard, feuillard et dévidoir

Avant de commander, vérifiez la charge, le matériau et la largeur du feuillard. Les pince a feuillard doivent être compatibles avec le feuillard utilisé : PET, PP, acier, textile ou composite.

Les chapes, boucles et agrafes doivent correspondre à la largeur du feuillard. Chaque joint en nécessite une. Le chariot dévidoir doit s’adapter au mandrin de la bobine.

Commencez par identifier le feuillard utilisé : matériau, largeur et épaisseur. L’outil choisi doit être conçu pour ce type et cette taille de feuillard. Par exemple, pour du feuillard PET de 16 mm de large, il faut un outil adapté au PET 16 mm, comme le NEO Plus. Si votre feuillard est en acier, vérifiez que l’outil est prévu pour l’acier et la largeur correspondante, comme l’AKU-STEEL DUO pour feuillard acier de 19, 25 ou 32 mm.

Ensuite, choisissez le type de joint adapté à votre process. Les cercleuses électriques pour feuillard PET et PP, ainsi que l’AIR19 pneumatique pour PET, soudent le joint par friction, sans chape à commander. La PPST-13/16 manuelle utilise une chape métallique, il faut donc commander les chapes à la bonne largeur. Pour le feuillard acier, vous pouvez choisir un outil avec chape ou un modèle sans chape comme l’A3, le BO-51 ou l’A4. Les feuillards textile et composite se ferment avec une boucle en fil adaptée à la largeur.

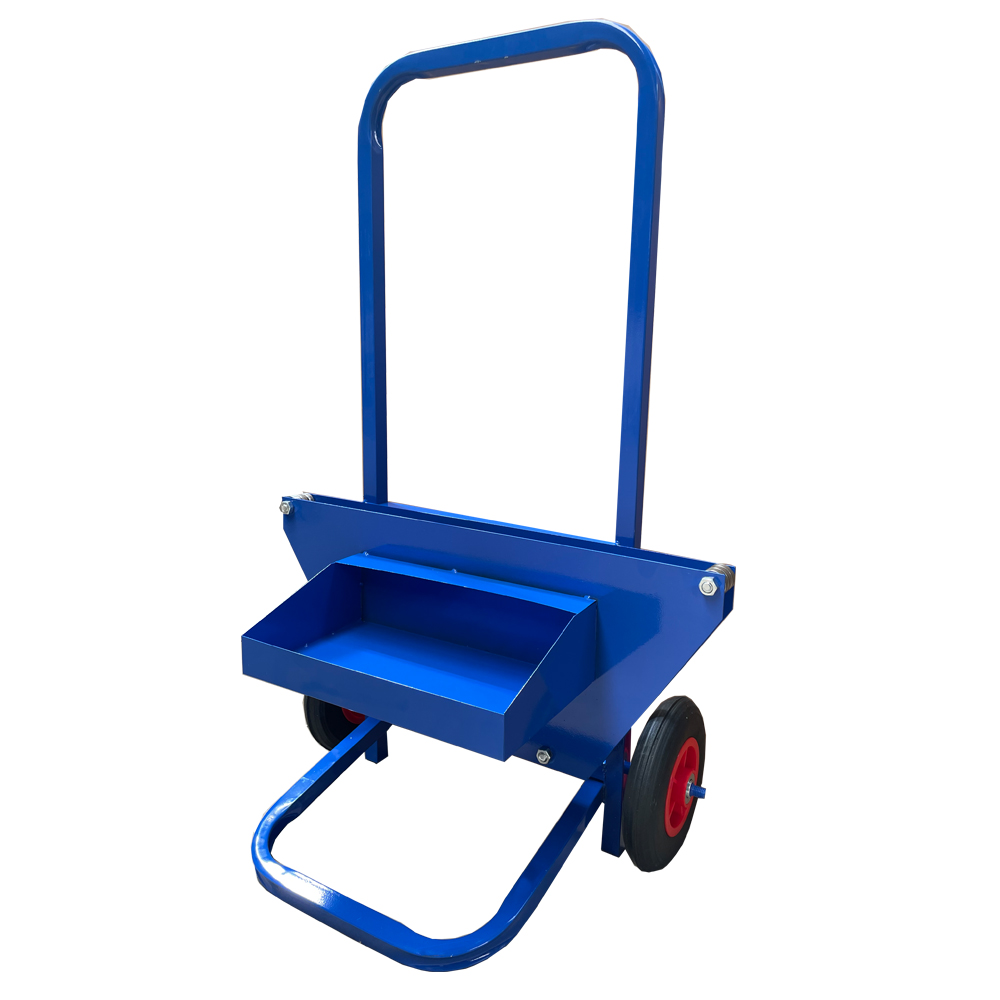

Vérifiez le diamètre du mandrin de la bobine par rapport au chariot dévidoir. Les bobines PET et PP sur mandrin 405/406 mm nécessitent le dévidoir PET/PP. Les bobines cordées et PP sur mandrin 200 mm s’utilisent avec le chariot HC2. Les rouleaux de feuillard textile sur mandrin 76 mm nécessitent le dévidoir textile. Les bobines acier s’utilisent avec le chariot HS5.

Comptez le nombre de cerclages réalisés chaque jour et vérifiez la présence d’électricité ou d’air comprimé à l’endroit où vous effectuez le cerclage.

Associez le feuillard PET à la cercleuse électrique selon la largeur et l’épaisseur. Par exemple, le feuillard PET 15,5 x 0,9 mm convient aux modèles NEO2 et GT ONE, le 19 x 1,0 mm au NEO Plus, et le 25 x 1,2 mm au TES EXTREME.

Les chapes doivent être compatibles à la fois avec l’outil et le feuillard. Les chapes pour outils pneumatiques ne conviennent pas aux outils manuels, et les chapes 16 x 40 mm pour cerclage manuel s’utilisent avec un tendeur manuel et une pince de sertissage. Vérifiez également la largeur du feuillard par rapport au dévidoir. Le dévidoir feuillard PET/PP est conçu pour des feuillards de 10 à 19 mm de large sur mandrin 405/406 mm, et le feuillard PP de cette boutique est sur mandrin 406 mm, il convient donc à ce dévidoir. Le dévidoir feuillard PET/PP et le modèle HC2 sont équipés d’un frein, qui empêche la bobine de se dérouler lorsque le feuillard est tiré, ainsi que d’un bac ou d’un plateau pour les chapes et un outil.

Facteurs influençant le prix d’une pince a feuillard

Le prix d’une pince a feuillard dépend du mode d’entraînement (manuel, batterie ou pneumatique), de la largeur et de la tension de serrage du feuillard, ainsi que de la présence d’une ou deux batteries. Pour le cerclage acier, certains ensembles comprennent un tendeur et une pince de sertissage. Le coût d’utilisation provient du feuillard, des chapes, clips et boucles. Le prix est indiqué sur chaque fiche produit.

Le principal coût d’utilisation est le feuillard lui-même. Pour les outils nécessitant une chape, un clip ou une boucle, il faut en prévoir une par liaison, ce qui augmente le coût à long terme. Sur chaque fiche produit, vous trouverez un bouton Demander une offre pour obtenir un devis et un bouton Ajouter à la demande pour regrouper plusieurs produits dans une seule demande.

Pour calculer le coût par feuillard, additionnez la longueur du feuillard autour du colis et le recouvrement, puis divisez la longueur de la bobine indiquée sur la page feuillard par ce total. Par exemple, une bobine PET 19 x 1,0 mm contient 1 000 mètres. Cela donne le nombre de feuillards par bobine et, à raison d’un par liaison, le nombre de chapes, clips ou boucles nécessaires.

Les chapes, clips et boucles sont vendus par boîte. Par exemple, les chapes métalliques pour feuillard plastique PP 13 mm ou 16 mm sont conditionnées par 1 000 unités et les chapes pneumatiques par 1 000 (800 pour les chapes 32 x 57 mm). Les pièces d’usure font également partie du coût d’utilisation. Sur les cercleuses électriques pour feuillard plastique, la lame, les plaques dentées et la roue de tension sont des pièces d’usure. Sur l’AKU-STEEL DUO, la mâchoire mobile et la roue d’entraînement sont concernées.

Travailler en sécurité avec les outils de cerclage

Lors de l’utilisation d’outils de cerclage, portez des gants et une protection oculaire. Placez-vous sur le côté du feuillard pendant la tension. Un feuillard tendu peut revenir brusquement lors de la coupe, il faut donc toujours le couper latéralement avec une pince coupe-feuillard. Les coins de protection évitent d’endommager le feuillard sur les arêtes vives.

Ne soulevez ni ne tirez jamais une charge par le feuillard. Gardez la bobine dans un dévidoir feuillard pour éviter qu’elle ne se déroule seule.

Les bords du feuillard acier sont tranchants et peuvent provoquer des coupures si vous ne portez pas de protection. La protection oculaire est importante car le feuillard peut revenir brusquement lors de la coupe.

Placez-vous sur le côté du feuillard pendant la tension, et non dans son axe. Cela réduit le risque de blessure en cas de rupture ou de glissement du feuillard lors du serrage.

La coupe latérale permet de garder votre corps hors de la trajectoire du feuillard s’il revient brusquement.

Utilisez des coins de protection sur les arêtes vives pour éviter que le feuillard ne soit endommagé ou coupé par la charge.

Lors de la coupe d’un feuillard acier tendu, tenez toujours la partie supérieure, car la partie inférieure claque vers l’avant. Gardez les doigts à l’écart de la roue de tension et ne placez jamais la main entre le feuillard et le colis pendant la tension. N’expédiez jamais une charge dont la liaison n’est pas correctement réalisée.

Prévoyez une protection auditive si nécessaire. La SIAT VIPER atteint environ 96 dB(A) lors du soudage, et la notice de l’AIR19 recommande un casque antibruit au-delà de 85 dB(A). Si un feuillard se bloque dans une cercleuse électrique, retirez d’abord la batterie, puis coupez le feuillard. Lors du soufflage de poussière avec de l’air comprimé, portez une protection oculaire, car la poussière est projetée vers le visage.

Questions fréquentes sur la pince a feuillard

Quel outil utiliser pour le feuillard acier ?

Pour le feuillard acier, utilisez les ensembles sur batterie AKU-STEEL DUO ou ELECTRA M SERIES pour 19, 25 ou 32 mm, ou les modèles manuels sans chape A3, BO-51 ou A4. Des outils pneumatiques AIR Metal et AIR DUO32 sont également disponibles pour le feuillard acier.

Les cercleuses électriques nécessitent-elles des chapes ?

Les cercleuses électriques pour feuillard PET et PP soudent le feuillard par friction et n’utilisent pas de chapes métalliques. Pour le feuillard acier, les deux ensembles sur batterie nécessitent des chapes : l’AKU-STEEL DUO utilise une chape acier et l’ELECTRA M SERIES une liaison par chape à double encoche. L’ITI 71 pour feuillard textile et composite nécessite des boucles fil.

Que contient un kit de cerclage pour palette ?

Un kit de cerclage pour palette comprend un appareil de cerclage, du feuillard et un dévidoir feuillard. Certains kits incluent une batterie et un chargeur, des chapes métalliques ou des boucles fil, selon l’outil et le feuillard.

Quel dévidoir feuillard convient à quelle bobine ?

Le dévidoir feuillard PET/PP convient aux bobines PET et PP sur mandrin 405/406 mm. Le dévidoir HC2 est adapté aux bobines cordées et PP sur mandrin 200 mm. Le dévidoir textile convient aux rouleaux textile sur mandrin 76 mm. Le modèle HS5 est prévu pour les bobines de feuillard acier.
