Fonctionnement d’une machine de scellage de sacs en continu

Une machine de soudure en continu ferme les sacs dans un processus continu. Le sac rempli est posé sur le convoyeur, qui l’amène vers la zone de soudure. Les bandes de soudure guident la bouche du sac à travers un bloc chauffant, où le film s’assouplit.

La pression referme le film ramolli, puis un bloc de refroidissement fixe la soudure. Une molette d’embossage marque la soudure. Le sac suivant arrive sans interruption, ce qui fait de la machine une soudeuse à bande en continu.

Lorsque vous placez un sac rempli sur le convoyeur, veillez à ce que la bouche ouverte soit bien positionnée entre les deux bandes de soudure. Celles-ci saisissent la bouche et la font passer dans le bloc chauffant. Le sac doit rester stable à l’entrée des bandes.

Les bandes fonctionnent en continu, l’opérateur peut donc présenter le sac suivant dès que le précédent avance. Le rendement dépend de la cadence de pose des sacs et de la vitesse des bandes. Il est important de laisser les bandes entraîner le sac : pousser ou retenir le sac pendant la soudure provoque des plis, pouvant entraîner des fuites.

Le convoyeur, les bandes de soudure et les bandes de guidage dentées sont entraînés par un seul moteur, ce qui synchronise la bouche et le fond du sac. Si la bande du convoyeur se détend, elle peut se désynchroniser des bandes de soudure, provoquant un décalage ou une soudure mal alignée. Dans ce cas, il faut retendre la bande du convoyeur avant de poursuivre.

L’écartement entre les deux bandes de soudure au niveau des blocs chauffant et refroidissant est réglé à peu près à l’épaisseur d’une couche de film. Si l’écart est trop faible, les bandes frottent et s’usent plus vite. Si la molette de pression est trop serrée, elle peut bloquer ou plier le sac au passage. Sur l’AS600F, le sac rempli entre par la droite et ressort soudé à gauche, il faut donc prévoir les postes de remplissage et de reprise du bon côté de la machine.

Choisir une machine de thermoscellage continu selon votre sac

Sélectionnez votre soudeuse à bande selon le poids, la hauteur et l’épaisseur du film du sac. FS150 et F150PM conviennent pour des sacs jusqu’à 3 kg, tandis que l’AS600F accepte jusqu’à 5 kg par sac et 20 kg sur le convoyeur. La table de l’AS600F s’ajuste pour des sacs de 120 à 600 mm de haut.

L’épaisseur du film va jusqu’à 0,08 mm pour FS150 et F150PM, et de 0,04 à 0,20 mm pour AS600F. Si vous devez imprimer une date ou un code lot, choisissez la F150PM. L’AS600F est une soudeuse à bande verticale pour sacs lourds et sachets.

Commencez par peser votre sac rempli le plus lourd. Jusqu’à 3 kg, vous pouvez utiliser la FS150 ou la F150PM. Pour des sacs plus lourds, jusqu’à 5 kg chacun, l’AS600F est adaptée, et son convoyeur supporte jusqu’à 20 kg en simultané. Ceci est important en production, où plusieurs sacs peuvent être sur le convoyeur en même temps, par exemple pour des sacs de granulés ou de poudres en vrac.

L’AS600F dispose d’une table de convoyeur réglable en hauteur par volant, permettant de souder des sacs de 120 à 600 mm à la bonne hauteur. Ce réglage est utile si vous avez des sacs de tailles différentes ou si la ligne de remplissage change de produit.

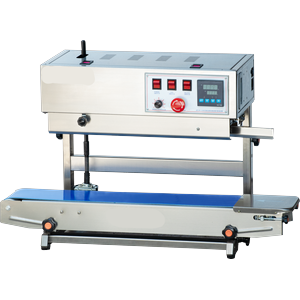

La FS150 soude des films jusqu’à 0,08 mm d’épaisseur en une couche : LDPE, MDPE, HDPE, PP et films multicouches courants. La F150PM soude LDPE, MDPE, HDPE et PP jusqu’à 0,08 mm. L’AS600F accepte une plage plus large, de 0,04 à 0,20 mm en une couche, y compris les films laminés et composites. FS150 et F150PM fonctionnent en 220 V ou 110 V, l’AS600F en 220 V, 50 Hz. La F150PM mesure 1000 × 400 × 450 mm et l’AS600F 1195 × 500 × 1245 mm : prévoyez l’espace pour l’alimentation et la reprise des sacs.

Tableau comparatif des modèles de soudeuse à bande

Le tableau ci-dessous compare les trois soudeuses à bande selon la vitesse de soudure, la température, l’épaisseur du film, le poids et la hauteur du sac, ainsi que les caractéristiques spécifiques.

Pour utiliser le tableau comparatif, vérifiez d’abord le poids du sac et l’épaisseur du film selon votre application, car ces critères déterminent le modèle utilisable. Une fois les modèles non adaptés écartés, comparez la vitesse de soudure, le type de soudure et l’alimentation électrique. La ligne « chauffage » du tableau indique les deux tubes chauffants du bloc de soudure : 2 × 300 W sur FS150 et F150PM, et 2 × 400 W sur AS600F.

Impression d’une date ou d’un code lot sur le sac

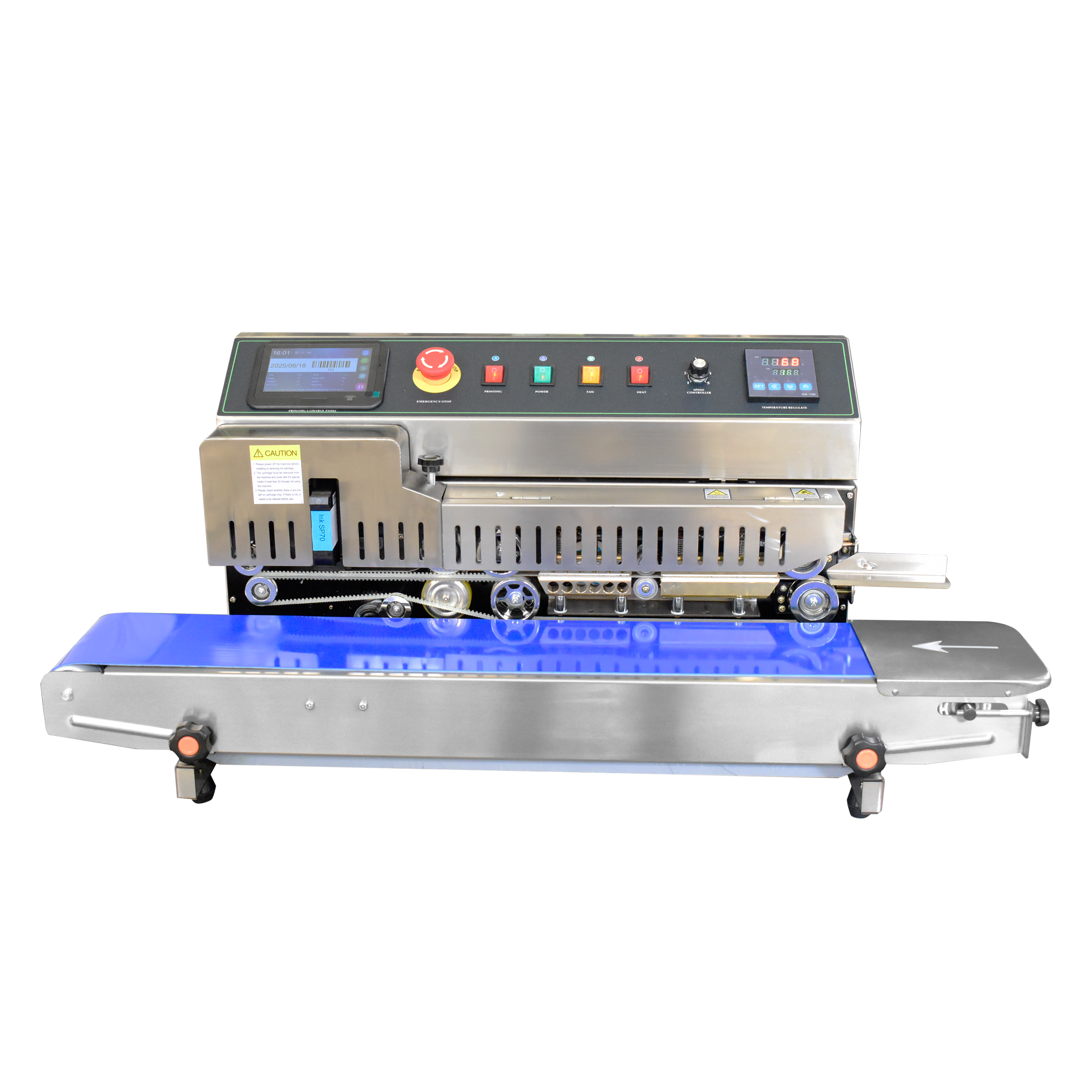

La soudeuse à bande F150PM avec imprimante soude le sac et imprime une date ou un code lot en un seul passage. L’imprimante dispose de son propre interrupteur, et vous pouvez régler l’espacement des caractères, le délai et la tension d’impression.

Un code imprimé sur le sac ne peut pas se détacher comme une étiquette.

Avec la F150PM, chaque sac est soudé et marqué en un seul passage, aucun sac ne quitte donc le poste de conditionnement sans marquage.

Il n’y a pas de rouleau d’étiquettes à acheter, stocker ou changer pendant la production.

Le réglage du délai détermine l’emplacement du code sur le sac. Si vous modifiez la vitesse de la bande, la position du code se déplace sur le sac ; il faut donc vérifier l’emplacement de l’impression après chaque changement de vitesse. Si vous n’avez pas besoin de code, la FS150 soude les mêmes sacs : jusqu’à 3 kg, film jusqu’à 0,08 mm, 0 à 13 m/min.

L’imprimante de la F150PM se règle via son propre écran. Vous pouvez choisir le sens d’impression, avant ou arrière. Le réglage de la vitesse d’impression détermine la rapidité d’impression du code : une valeur plus faible imprime plus vite et avec un espacement des caractères plus réduit. Les réglages de l’échelle de gris et de la largeur d’impulsion influent sur l’intensité et la longueur de l’impression : une largeur d’impulsion plus grande donne un code plus long et plus foncé.

Pour changer le code, saisissez le nouveau texte sur l’écran de l’imprimante et enregistrez-le avant de lancer le prochain lot. L’impression commence lorsque vous appuyez sur le bouton Start. Après modification du lot ou de la date, vérifiez le code sur le premier sac soudé pour confirmer la mise à jour. Si certains sacs n’ont pas besoin de code, vous pouvez éteindre l’imprimante avec son interrupteur et la F150PM soudera sans impression ; ainsi, sacs marqués et non marqués peuvent passer sur la même ligne.

Réglage d’une machine de soudure en continu pour votre film

Réglez d’abord la température de la soudeuse à bande en continu sur une valeur basse, puis augmentez-la jusqu’à obtenir une soudure solide. Ajustez la vitesse selon le type de film et de sac. Pour un nouveau sac, commencez à faible vitesse et vérifiez la soudure avant d’accélérer.

Augmentez la température progressivement. Un réglage trop important d’un coup peut brûler le film, il est donc plus sûr de procéder par petites étapes.

Une fois la température fixée, ajustez la vitesse. Une bande plus lente laisse le film plus longtemps dans le bloc chauffant. Une bande plus rapide réduit le temps de chauffe. Si la soudure est solide et régulière, vous pouvez augmenter la vitesse pour suivre votre cadence de production.

Vérifiez toujours la soudure sur des sacs réels en tirant dessus à la main et en pressant un sac plein. Une bonne soudure est régulière sur toute la longueur, sans plis ni traces de brûlure. Chaque type et épaisseur de film nécessite ses propres réglages, notez donc la température et la vitesse pour chaque sac emballé. Sur l’AS600F, la soudure se fait à 10–20 mm du bord du sac en ajustant la hauteur de la table.

La soudure dépend de trois réglages principaux : température, vitesse et pression. La pression est réglée en usine pour la plupart des sacs et n’a généralement pas besoin d’être modifiée. Si vous n’obtenez pas une bonne soudure en agissant sur la température et la vitesse, augmentez la pression par petites étapes.

Le ventilateur refroidit la soudure après le bloc chauffant. Son fonctionnement dépend du matériau et de l’épaisseur du film. Pour un film polyéthylène monocouche courant, le manuel de la FS150 recommande d’activer le ventilateur. Le film polypropylène nécessite une température de soudure plus élevée que le polyéthylène, il faut donc trouver un nouveau réglage en passant de sacs PE à PP. Les manuels de la F150PM et de l’AS600F indiquent des vitesses de soudure de référence de 6 à 10,5 m/min pour LDPE, MDPE, HDPE et PP, bien en dessous de la vitesse maximale des machines. Lors de la première utilisation ou après un long arrêt, chauffez la résistance à basse température quelques minutes pour éliminer l’humidité de l’élément chauffant. Pendant la montée en température, faites tourner les bandes à faible vitesse pour éviter tout dommage.

Soudeuse à bande, thermoscelleuse à pédale ou machine de mise sous vide

Une soudeuse à bande ferme les sacs les uns après les autres sur un convoyeur, la production ne s’arrête donc pas entre deux sacs. Cela convient aux lignes de conditionnement où de nombreux sacs sont remplis et soudés à la chaîne. Le convoyeur et les bandes de soudure entraînent chaque sac dans le bloc chauffant, l’opérateur n’a qu’à poser le sac sur le convoyeur.

Les thermoscelleuses à pédale ferment un sac à chaque pression sur la pédale et conviennent pour de plus petites séries. Les machines sous vide retirent l’air du sac avant de le souder, ce qui est nécessaire pour les produits à emballer sans air. Les soudeuses à bande ne retirent pas l’air : elles ferment le sac avec l’air à l’intérieur.

On utilise une soudeuse à bande lorsqu’on dispose d’un flux régulier de sacs remplis à un poste de remplissage, par exemple dans un entrepôt ou sur une ligne de production.

Une thermoscelleuse à pédale fonctionne différemment. L’ouverture du sac doit correspondre à la longueur de la barre de soudure, soit 300, 450 ou 600 mm selon le modèle. À l’inverse, une soudeuse à bande peut entraîner une ouverture de sac de n’importe quelle longueur dans ses bandes.

Une soudeuse à bande et une thermoscelleuse à pédale à chauffe constante, comme la ZONE300D, maintiennent toutes deux leurs blocs chauffants à la température réglée pendant toute la durée du poste. Une soudeuse à bande nécessite donc un temps de préchauffage avant le premier sac et de refroidissement en fin de poste, avec les bandes en marche. À l’inverse, une thermoscelleuse à pédale à impulsion ne chauffe que lorsque ses mâchoires sont fermées, elle n’a donc pas besoin de préchauffage ni de refroidissement.

Avec une thermoscelleuse à pédale, les deux mains servent à maintenir le sac bien à plat sur la barre de soudure pendant que le pied actionne la pédale, un sac à la fois. Avec une soudeuse à bande, vos mains restent libres pour préparer le sac suivant. Si l’ouverture du sac est plus large que la barre de la thermoscelleuse à pédale, il faut souder en deux fois, ce qui crée un chevauchement pouvant être un point faible. Une soudeuse à bande ferme toute l’ouverture en une seule soudure continue, évitant ce problème.

Une machine sous vide à cloche ne prend que des sacs pouvant tenir à plat dans sa chambre et fonctionne par cycles : le couvercle se ferme, l’air est extrait, le sac est soudé puis la chambre est remise à l’air. Une soudeuse à bande verticale soude les sacs debout sur son convoyeur, et l’AS600F accepte des sacs jusqu’à 600 mm de haut. Pour les sacs lourds, la largeur de la soudure est importante car une soudure large supporte plus de poids. L’AS600F réalise une soudure gaufrée de 13 mm, plus large que celle des thermoscelleuses à pédale à impulsion.

Soudeuses à bande verticales pour poudres et liquides

Sur une soudeuse à bande verticale, le sac reste debout sur le convoyeur. Cela maintient les poudres, granulés et liquides au fond du sac, hors de la zone de soudure. Les FS150 et AS600F sont des modèles verticaux, ils conviennent donc aux produits qui pourraient couler ou fuir si le sac était couché.

On choisit un modèle vertical lorsque le produit doit rester sous la soudure. Les modèles horizontaux conviennent aux solides secs qui ne bougent pas et ne coulent pas.

Il est important de maintenir le produit sous la soudure, car tout produit dans la zone de soudure l’affaiblit et peut provoquer des fuites.

Lors du remplissage, veillez à ce que le produit reste bien en dessous de la ligne de soudure. Laissez la poudre se déposer avant que le sac n’arrive dans les bandes pour éviter la poussière dans la soudure. Si le sac est trop rempli ou si le produit est trop près du haut, la soudure risque de ne pas tenir.

À l’entrée de la machine, alignez bien l’ouverture du sac avec la plaque de guidage pour qu’il entre droit dans les bandes. Une entrée de travers ou froissée peut entraîner une soudure défectueuse. Vérifiez que chaque ouverture de sac est bien plate et droite avant l’entrée dans les bandes.

Sur la F150PM et l’AS600F, le centre de la soudure se situe à 10–20 mm sous le bord du sac, il faut donc laisser suffisamment d’espace vide en haut.

Réglez le convoyeur pour que le sac soit bien droit sous les bandes. Sur les FS150 et F150PM, ajustez la table en hauteur et avancez-la ou reculez-la selon la taille du sac. Les poudres et liquides sont souvent conditionnés dans des zones pouvant être poussiéreuses ou humides, mais les manuels de la F150PM et de l’AS600F exigent un emplacement sans air corrosif ni humide.

Ce qui influence le prix d’une soudeuse à bande

Le prix d’une soudeuse à bande dépend de caractéristiques telles qu’une imprimante, la charge du convoyeur, le réglage de la hauteur des sacs et la plage d’épaisseurs de film acceptée. Le coût d’utilisation provient des pièces d’usure comme les bandes de soudure et les balais de moteur. Le prix de chaque modèle est indiqué sur sa fiche produit.

Le prix varie selon les options, comme l’imprimante sur la F150PM, la charge du convoyeur et la hauteur de sac réglable sur l’AS600F, ainsi que la plage d’épaisseurs de film que chaque modèle peut traiter.

Les coûts d’utilisation proviennent principalement de l’électricité et des pièces d’usure, telles que les bandes de soudure et les bandes de guidage. Sur la F150PM, l’encre de l’imprimante représente un coût supplémentaire. Les fiches produits proposent un bouton Demander une offre pour obtenir un devis et un bouton Ajouter à la demande pour regrouper plusieurs produits dans une seule demande.

La page produit de la FS150 recommande de garder à portée de main des bandes de soudure, des bandes de guidage, des tubes chauffants et des balais de moteur de rechange sur la ligne de conditionnement.

La majeure partie de l’électricité consommée par ces machines sert aux éléments chauffants. Les moteurs consomment beaucoup moins : 50 W sur la FS150 et la F150PM, et 120 W sur l’AS600F.

Entretien et arrêt en toute sécurité

Une soudeuse à bande nécessite un nettoyage quotidien des bandes de soudure pour garantir la qualité du scellage. Chaque mois, vérifiez l’usure des bandes de soudure et des bandes de guidage crantées. Contrôlez les balais de charbon du moteur et remplacez-les lorsqu’ils sont usés afin d’éviter les arrêts imprévus.

La tête de soudure est chaude pendant le fonctionnement. Gardez les mains éloignées des bandes lorsque la machine fonctionne. Pour l’AS600F, éteignez d’abord le chauffage, laissez le ventilateur refroidir les blocs, puis coupez l’alimentation.

Chaque jour, retirez les résidus de film sur les bandes de soudure et nettoyez le convoyeur.

Si une bande est déchirée, elle laissera des traces sur le scellage et doit être remplacée immédiatement. Sur l’AS600F, la page produit mentionne aussi le contrôle des tubes chauffants, des roues en caoutchouc et du régulateur de température.

La tête de soudure est chaude, il faut donc toujours éteindre la machine et la laisser refroidir avant de procéder au nettoyage.

Nettoyez les bandes de soudure et de guidage avec une brosse et la table du convoyeur avec un chiffon humide. N’utilisez jamais de nettoyeur haute pression et veillez à ce qu’aucune eau ne pénètre dans le panneau de commande. Les engrenages apparents doivent être graissés tous les six mois pour assurer leur bon fonctionnement. Si du film colle à la bande de soudure ou au bloc chauffant, arrêtez la machine et retirez le film uniquement lorsque le bloc est froid.

Les manuels de la F150PM et de l’AS600F préconisent de remplacer le tube chauffant si le bloc met plus de dix minutes à atteindre la température réglée. La FS150 et la F150PM s’arrêtent dans le même ordre que l’AS600F, et sur les trois modèles, les bandes continuent de tourner jusqu’au refroidissement des blocs. Sur la FS150, attendez que la température descende sous 100 °C pour protéger la bande de soudure. Sur la F150PM et l’AS600F, attendez qu’elle passe sous 50 °C. Une bande de soudure qui casse prématurément est souvent trop tendue, fonctionne sur la tranche, est pliée ou présente des résidus de film ou de saleté. Un écart trop faible au niveau des blocs chauffants ou une température trop élevée provoquent aussi une casse prématurée. Ne portez jamais de gants ni de bijoux près des bandes, et coupez toujours l’alimentation avant de quitter la machine.

Liste de contrôle avant commande

Avant de commander, vérifiez le type et l’épaisseur du film, le poids et la hauteur de vos sacs, le nombre de sacs à souder par jour, la nécessité d’imprimer un code ou une date, l’espace disponible à votre poste de remplissage et votre alimentation électrique. Le tableau comparatif ci-dessus présente les caractéristiques de chaque modèle de soudeuse à bande.

Identifiez le matériau et l’épaisseur du film de vos sacs et comparez-les à la ligne d’épaisseur de film du tableau ci-dessus. Pesez votre sac rempli le plus lourd et mesurez le plus haut pour vérifier qu’ils conviennent au modèle choisi.

Comptez le nombre de sacs à souder chaque jour et déterminez si chaque sac doit porter une date ou un code lot. Prévoyez l’espace à la sortie de votre poste de remplissage, en laissant la place nécessaire pour que le sac sorte après la soudure. Vérifiez la prise électrique : 220 V, ou 110 V pour la FS150 et la F150PM.

Préparez l’emplacement de la machine afin qu’elle soit bien à niveau, avec au moins 10 cm d’espace libre autour pour la ventilation. Éloignez-la des sources de chaleur et de vapeur, et assurez-vous qu’il y a assez de place pour changer les bandes si besoin.

Les manuels de la F150PM et de l’AS600F recommandent une température ambiante de 5 à 30 °C pour un fonctionnement optimal. Les trois machines nécessitent une prise avec terre et fil de protection pour la sécurité.

Questions sur les soudeuses à bande

Que signifie le scellage en continu sur une soudeuse à bande ?

Le scellage en continu signifie que la soudeuse à bande soude les sacs les uns après les autres sans interruption. Le convoyeur fait avancer chaque sac rempli dans la zone de soudure, ce qui assure une production régulière.

Quel poids de sac une soudeuse à bande peut-elle traiter ?

La FS150 et la F150PM peuvent souder des sacs jusqu’à 3 kg. L’AS600F peut souder des sacs jusqu’à 5 kg chacun, avec une charge totale sur le convoyeur de 20 kg.

Quels films ces soudeuses à bande peuvent-elles souder ?

La FS150 soude des films jusqu’à 0,08 mm d’épaisseur en une seule couche : LDPE, MDPE, HDPE, PP et films multicouches courants. La F150PM soude le LDPE, MDPE, HDPE et PP jusqu’à 0,08 mm d’épaisseur. L’AS600F soude des films de 0,04 à 0,20 mm d’épaisseur en une seule couche : LDPE, HDPE, PP, laminés et films composites.

La machine peut-elle imprimer une date sur le sac ?

La F150PM peut imprimer une date ou un code lot sur le sac pendant la soudure. Les réglages de l’imprimante sont indépendants de ceux de la soudeuse.
