Fonctionnement du cerclage avec bandes papier sur ces machines

Sur ces machines, le cerclage avec bandes papier consiste à placer une bande de papier ou de film OPP autour d’un lot ou d’une pile. La bande est tendue jusqu’à 5 kg et fermée automatiquement.

Le cadre ou l’arche de la banderoleuse papier détermine la taille maximale du lot à cercler. Par exemple, ECOBAND-S possède un cadre de 220 × 170 mm, tandis que ECOBAND-B4620 et ECOBAND-A disposent d’une arche de 460 × 200 mm.

Pour utiliser ces machines, placez le lot dans le cadre de l’ECOBAND-S ou sous l’arche de l’ECOBAND-B4620 ou de l’ECOBAND-A. Sur l’ECOBAND-A, un tapis transporte le produit sous l’arche et une presse supérieure le maintient en place pendant la pose de la bande. Ce dispositif permet de garder les piles alignées et d’éviter tout déplacement lors du cerclage, ce qui est essentiel pour les objets légers ou irréguliers sur une ligne de conditionnement.

La machine fait passer la bande autour du lot et la tend jusqu’à la force réglée, jusqu’à 5 kg. Réglez la tension avec un lot test : il faut serrer suffisamment pour maintenir la pile, sans écraser les bords des produits souples ou imprimés. Une tension trop forte peut écraser les coins ou marquer le produit ; trop faible, la bande peut glisser et le lot se défaire lors de la manutention.

Le lot doit tenir dans le cadre ou l’arche et avoir au moins la largeur minimale acceptée par la machine : 30 mm pour l’ECOBAND-S, 50 mm pour l’ECOBAND-A, et l’ECOBAND-B4620 accepte des objets dès 30 × 10 mm. Chaque cycle pose une bande autour du lot. Pour une seconde bande à un autre endroit, déplacez ou tournez le lot et lancez un nouveau cycle. Les bandes sont sur rouleaux placés sur la machine. Sur l’ECOBAND-B4620, une colonne dévidoir externe accepte des rouleaux jusqu’à 380 mm de diamètre, ce qui réduit les changements de rouleaux dans un entrepôt très actif.

Choisir une banderoleuse papier pour votre ligne de conditionnement

L’ECOBAND-S est une petite banderoleuse de table pour bande papier ou OPP de 12 mm, avec un cadre de 220 × 170 mm. L’ECOBAND-B4620 est une banderoleuse de table pour bande de 30 mm (20 mm en option), avec une arche de 460 × 200 mm et un dévidoir externe pour grands rouleaux.

L’ECOBAND-A est une banderoleuse papier sur son propre support, accepte les bandes de 20 ou 30 mm, et dispose d’un tapis pour transporter le produit sous l’arche et d’une presse supérieure. Les trois modèles fonctionnent sur alimentation monophasée.

La première étape est le choix de la largeur de bande. L’ECOBAND-S utilise une bande de 12 mm, adaptée aux petites piles et lots comme les jeux de cartes ou les brochures. L’ECOBAND-B4620 accepte une bande de 30 mm en standard, ou 20 mm en option, pour des lots plus larges. L’ECOBAND-A accepte les bandes de 20 ou 30 mm, pour des lots moyens ou grands.

La taille maximale du lot dépend du cadre ou de l’arche. L’ECOBAND-S a un cadre de 220 × 170 mm, tandis que l’ECOBAND-B4620 et l’ECOBAND-A disposent d’une arche de 460 × 200 mm. L’ECOBAND-B4620 accepte des colis jusqu’à 473 × 206 mm et peut supporter jusqu’à 30 kg sur la machine. Si vos lots approchent ces limites, mesurez-les avant de choisir un modèle. Par exemple, sur une ligne de production avec des formats de cartons variés, la grande arche de l’ECOBAND-B4620 ou de l’ECOBAND-A offre plus de flexibilité.

L’emplacement de la machine influence l’organisation du poste. L’ECOBAND-S se pose sur une table, avec une hauteur de travail de 215 mm, idéale pour les postes de conditionnement manuels. L’ECOBAND-B4620 est aussi une machine de table, avec sa colonne dévidoir, et une hauteur de travail de 245 mm. L’ECOBAND-A est sur son propre support à roulettes à 600 mm, avec un tapis convoyeur et une presse supérieure. Le rendement est de 26 bandes par minute pour l’ECOBAND-S et l’ECOBAND-B4620, et 20 par minute pour l’ECOBAND-A. Le débit réel dépend de la vitesse de chargement des lots par l’opérateur. L’ECOBAND-A dispose d’un écran tactile pour les réglages et d’un compteur de production totalisable et réinitialisable, utile pour suivre la production quotidienne en entrepôt.

Comparatif ECOBAND-S, ECOBAND-B4620 et ECOBAND-A

Vous trouverez ci-dessous un tableau comparatif des modèles ECOBAND-S, ECOBAND-B4620 et ECOBAND-A. Il présente la largeur de bande, la taille du cadre ou de l’arche, le rendement et d’autres caractéristiques clés de chaque machine.

Pour lire le tableau comparatif, commencez par la largeur de bande et la taille du cadre ou de l’arche, car elles déterminent les lots que vous pouvez traiter. Vérifiez ensuite la taille minimale acceptée et le diamètre du mandrin : l’ECOBAND-S et l’ECOBAND-B4620 utilisent un mandrin de 40 mm, l’ECOBAND-A un mandrin de 76 mm. L’emplacement de la machine est aussi indiqué : sur table ou sur support. Ces informations vous aident à choisir la machine adaptée à votre ligne, que ce soit pour cercler de petites piles sur table ou de plus gros lots sur support avec tapis.

Largeurs de bandes papier et rouleaux adaptés à chaque machine

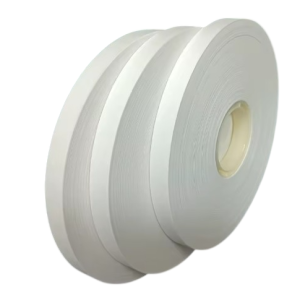

Les bandes papier et bandes OPP sont disponibles dans la boutique. L’ECOBAND-S utilise une bande de 12 mm avec un mandrin de 40 mm, l’ECOBAND-B4620 prend en standard une bande de 30 mm avec un mandrin de 40 mm, et l’ECOBAND-A accepte des bandes de 20 ou 30 mm avec un mandrin de 76 mm. La bande OPP 12 mm convient à l’ECOBAND-S.

La bande papier proposée en boutique existe en largeur 12 mm, 150 m par rouleau, mandrin de 40 mm et 100 rouleaux par boîte. La bande papier 30 mm fait aussi 150 m par rouleau, avec 56 rouleaux par boîte. La bande OPP est disponible en 12 mm de large, 150 m par rouleau, 100 rouleaux par boîte, et en 30 mm de large, 150 m par rouleau, 40 rouleaux par boîte. Les bandes papier et OPP 12 mm conviennent à l’ECOBAND-S, tandis que les bandes 30 mm papier et OPP conviennent en standard à l’ECOBAND-B4620.

Le diamètre du mandrin doit correspondre au support de la machine : 40 mm sur l’ECOBAND-S et l’ECOBAND-B4620, 76 mm sur l’ECOBAND-A. Si le mandrin ne correspond pas, le rouleau ne sera pas bien positionné et la bande ne s’alimentera pas. Sur l’ECOBAND-S et l’ECOBAND-B4620, le rouleau peut mesurer jusqu’à 160 mm de diamètre. L’ECOBAND-B4620 dispose d’un dévidoir externe qui accepte des rouleaux jusqu’à 380 mm, ce qui réduit les arrêts pour changement de rouleau lors de longues séries.

Gardez la bande papier au sec dans sa boîte jusqu’à l’utilisation, car le papier perd de la résistance s’il est humide. En entrepôt, stockez les boîtes de bandes en hauteur et à l’écart des zones humides. Commandez la bande en même temps que la machine, dans la largeur et le diamètre de mandrin adaptés, afin de pouvoir commencer le cerclage dès le premier jour sans attendre les consommables. Cela évite les retards lors de la mise en place d’une nouvelle ligne de conditionnement.

Feuillard papier pour l’emballage

Le feuillard papier existe en largeurs 9 mm, 12 mm ou 15 mm pour des applications légères à moyennes, comme la liaison de petits objets et de cartons. Il perd de la résistance s’il est mouillé.

Dans un entrepôt qui emballe des produits secs, un feuillard papier 12 mm permet de maintenir ensemble de petits cartons pour le transport interne. Veillez à le garder sec : un feuillard humide peut se casser lors de la manutention.

Le banderolage et le feuillard papier maintiennent un lot ensemble ; ils ne servent pas à sécuriser une charge lourde sur palette, pour laquelle on utilise du cerclage plastique ou acier.

Quand le banderolage convient au cerclage papier

Le cerclage papier maintient des piles ou des lots avec une tension légère et régulière. Une banderoleuse papier comme l’ECOBAND-S, l’ECOBAND-B4620 ou l’ECOBAND-A applique une force de tension jusqu’à 5 kg. Cela suffit pour regrouper des produits souples, imprimés ou empilés sans les écraser. Les produits typiques banderolés sont des liasses d’imprimés, enveloppes, prospectus, plateaux ou boîtes, et lots de produits frais.

Le cerclage papier n’est pas prévu pour les charges lourdes sur palettes. Pour cela, on utilise du cerclage plastique ou acier. Le banderolage avec bande papier ou film OPP convient aux applications légères à moyennes, pour maintenir des lots ensemble lors de la manutention, mais pas pour sécuriser des objets lourds pour le transport sur palette.

Par exemple, dans une imprimerie, des piles de brochures sont banderolées pour la livraison ; sur une ligne de conditionnement, des plateaux de petites boîtes sont maintenus ensemble par une seule bande pour faciliter la manipulation.

En pratique, il peut être nécessaire d’ajuster la tension selon les produits. Par exemple, une pile d’enveloppes nécessite moins de tension qu’un lot de plateaux en plastique. Vérifiez toujours les premiers lots après un changement de produit ou de bande pour vous assurer que la tension est bien réglée. Cela permet d’éviter les erreurs pouvant entraîner des dommages ou des lots mal maintenus sur la chaîne de production.

Bande papier ou OPP : recyclage et visibilité du produit

Le cerclage papier avec une bande papier peut être recyclé avec le carton ou les produits papier. La bande OPP est une bande en film plastique. Si vous utilisez une bande OPP transparente, le produit en dessous reste visible. Les deux types de bandes conviennent à l’ECOBAND-S, l’ECOBAND-B4620 et l’ECOBAND-A, à condition que la largeur et le mandrin soient adaptés à la machine.

Le papier perd de la résistance s’il est mouillé, donc le cerclage papier convient aux produits secs et au stockage à l’abri de l’humidité. La bande OPP ne perd pas de résistance avec l’humidité. Choisissez la bande papier pour les produits destinés au recyclage papier, et la bande OPP si vous souhaitez une bande transparente ou une résistance à l’humidité.

Pour choisir entre les deux, pensez à l’usage final et au stockage : bande papier pour les produits qui partent au recyclage papier avec le carton, bande OPP lorsque le produit doit rester visible ou que les marchandises risquent d’être exposées à l’humidité en stockage ou transport, comme des plateaux alimentaires sur une ligne de conditionnement humide.

Ce qui influence le prix d’une banderoleuse papier

Le prix d’une banderoleuse papier dépend de la largeur de bande acceptée, de la taille du cadre ou de l’arche, de la cadence en bandes par minute et de la conception : machine de table, machine sur colonne avec dévidoir, ou machine sur piétement avec tapis et presse supérieure. Le prix actuel figure sur chaque fiche produit.

Le principal coût d’utilisation est la bande, achetée à la boîte : 100 rouleaux de bande papier 12 mm, 56 rouleaux de bande papier 30 mm, ou 100 rouleaux de bande OPP 12 mm. Sur chaque fiche produit, vous trouvez un bouton Demander une offre pour obtenir un devis, par exemple si vous souhaitez une machine avec un stock de bandes, et un bouton Ajouter à la demande pour regrouper plusieurs produits dans une seule demande. Cela vous aide à planifier vos achats et vos stocks pour votre ligne d’emballage.

Points à vérifier avant de commander un cerclage papier

Avant de commander une cercleuse papier, vérifiez la taille du plus grand et du plus petit lot à bander. Le lot doit passer dans le cadre ou l’arche et être au moins aussi large que l’objet le plus petit accepté par la machine. Par exemple, l’ECOBAND-S nécessite une largeur minimale de 30 mm.

Vérifiez la largeur de bande, le besoin de bande papier ou OPP, et le nombre de lots à traiter par minute. Décidez si vous souhaitez une machine de table ou sur piétement. Les trois modèles fonctionnent sur alimentation monophasée. Le tableau comparatif ci-dessus indique quel modèle répond à vos besoins.

Testez les réglages de la machine sur vos propres lots avec la bande prévue. Réglez la tension sur un lot test : suffisamment pour maintenir la pile, mais pas au point de marquer les bords. Par exemple, dans un entrepôt qui emballe des brochures imprimées, commencez avec une tension faible pour éviter les traces, puis augmentez-la seulement si les lots ne tiennent pas ensemble.

Des erreurs peuvent survenir si le lot est trop grand pour le cadre ou l’arche, ou si la largeur de bande ne correspond pas à la machine. Si la bande est trop étroite ou trop large pour le support, elle ne s’alimentera pas correctement. Si la tension est trop forte, les produits souples risquent d’être abîmés. Si elle est trop faible, les lots peuvent se défaire lors de la manutention. Vérifiez ces points avant de lancer une série complète pour éviter les pertes de matière et de temps.

Questions sur le cerclage papier

Quelle bande convient à quelle banderoleuse papier ?

L’ECOBAND-S utilise une bande de 12 mm avec un mandrin de 40 mm. L’ECOBAND-B4620 utilise en standard une bande de 30 mm (20 mm en option) avec un mandrin de 40 mm. L’ECOBAND-A accepte des bandes de 20 ou 30 mm avec un mandrin de 76 mm.

Puis-je utiliser une bande papier ou OPP sur ces machines ?

Les trois machines, ECOBAND-S, ECOBAND-B4620 et ECOBAND-A, peuvent utiliser une bande papier ou une bande OPP de la largeur et du mandrin adaptés.

Combien de lots par minute ces machines peuvent-elles traiter ?

L’ECOBAND-S et l’ECOBAND-B4620 peuvent traiter jusqu’à 26 bandes par minute. L’ECOBAND-A peut traiter jusqu’à 20 bandes par minute.

Quelle est la taille maximale de lot que je peux cercler ?

La taille maximale du lot dépend de la taille du cadre ou de l’arche. L’ECOBAND-S dispose d’un cadre de 220 x 170 mm. L’ECOBAND-B4620 et l’ECOBAND-A ont une arche de 460 x 200 mm.
