Filmeuse palette pré-étirage avec balance SMARTWRAP X2 PRE-STRETCH | 2000 kg, jusqu’à 3000 mm de hauteur de banderolage

Filmeuse SMARTWRAP X2 PRE-STRETCH avec balance

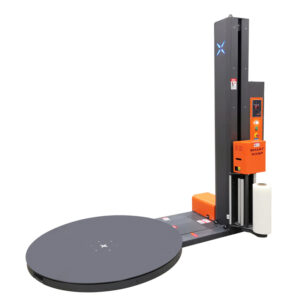

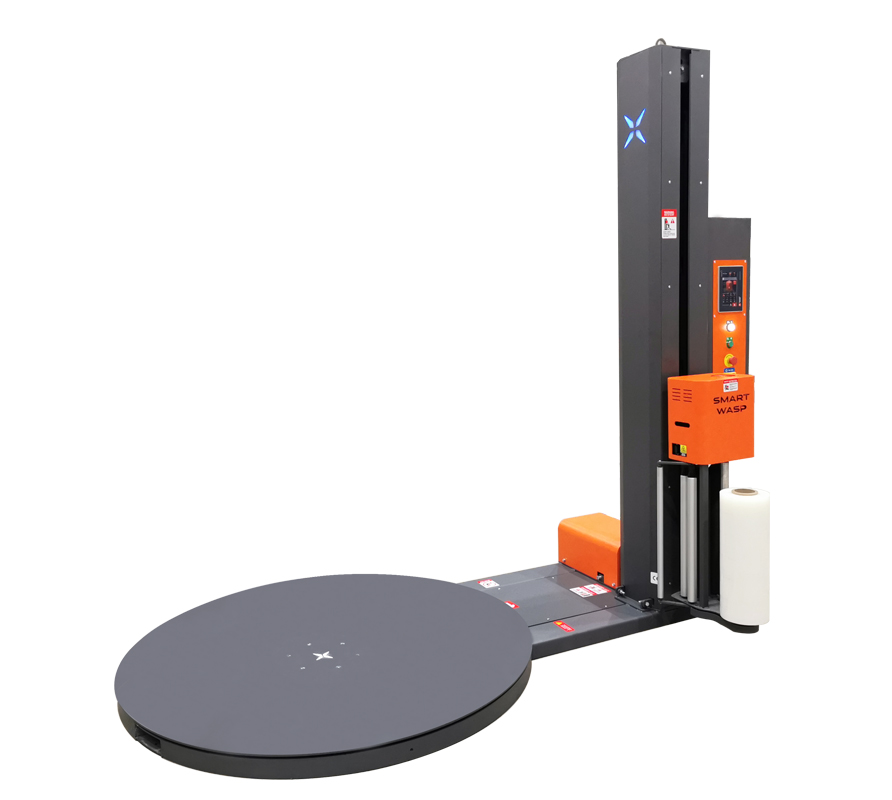

La SMARTWRAP X2 PRE-STRETCH est une filmeuse à plateau tournant avec balance : la palette est posée sur le plateau tournant à l’aide d’un gerbeur ou d’un transpalette, la machine pèse la charge et l’emballe avec du film étirable en un seul cycle, et l’opérateur ne fait pas le tour de la palette avec un rouleau de film.

La machine est configurée pour vos palettes : plateau tournant 1500, 1650, 1800, 2000 ou 2200 mm et hauteur de banderolage 2200, 2600 ou 3000 mm. Chaque version supporte jusqu’à 2000 kg et emballe jusqu’à 30 palettes par heure. La colonne ne fait que 2000 mm de haut pour un banderolage à 2200 mm, donc la machine passe sous un plafond bas.

Le film est étiré avant d’être appliqué sur la charge : pré-étirage motorisé de 250 % (jusqu’à 350 %) permet à un mètre de film de couvrir deux mètres et demi de palette, donc une bobine dure plus longtemps et le film maintient la charge sous une tension régulière.

La balance intégrée pèse la charge pendant l’emballage, donc une station de pesage séparée n’est pas nécessaire. Le poids s’affiche à l’écran à la fin du cycle, il peut donc être noté sur le bon de livraison ou la liste d’expédition sans un second pesage.

Où la filmeuse SMARTWRAP X2 PRE-STRETCH est utilisée

La filmeuse SMARTWRAP X2 PRE-STRETCH avec balance est utilisée dans les entrepôts, centres logistiques et de distribution, et lignes de production qui expédient des marchandises palettisées. Elle convient aux opérations qui doivent enregistrer le poids de chaque palette pour l’expédition, le calcul du fret ou le contrôle des stocks.

Les charges typiques sont cartons, sacs, fûts, caisses et marchandises mixtes sur palettes.

Caractéristiques techniques

Ce que la filmeuse apporte à votre expédition

• Pesage et banderolage en un seul cycle. La balance est sous le plateau tournant, donc la palette est pesée là où elle est filmée, sans pont-bascule ni deuxième manipulation.
• Un film qui va plus loin. Pré-étirage motorisé de 250 % (jusqu’à 350 %), donc moins de rouleaux par palette et une stabilité optimale.
• Le poids reste affiché à l’écran. Lisez-le à la fin du cycle et reportez-le sur le bon de livraison.
• Adaptée à vos palettes. Cinq diamètres de plateau tournant et trois hauteurs de banderolage, la machine est commandée selon vos besoins réels.
• Réglée une fois, répétée par tous. Six programmes sur l’écran tactile et démarrage par un seul bouton, pour un banderolage identique à chaque équipe.
• Elle détecte la hauteur de la charge. Un capteur photoélectrique SICK détecte le sommet de la palette, donc le film n’est pas appliqué dans le vide au-dessus.

Tâches de l’opérateur et intégration dans le processus d’emballage : SMARTWRAP X2 PRE-STRETCH

La machine est souvent placée en fin de ligne d’emballage ou près de la zone d’expédition, afin que les palettes puissent être filmées et pesées juste avant l’enlèvement. La faible hauteur du plateau tournant permet le chargement avec un transpalette, et des rampes optionnelles sont disponibles pour les sites sans accès de plain-pied.

Plateau tournant, chariot porte-bobine et commandes

• Plateau tournant 1500, 1650, 1800, 2000 ou 2200 mm
• Hauteur de banderolage 2200, 2600 ou 3000 mm
• Charge maximale 2000 kg, plateau tournant de 81 mm de hauteur
• Balance intégrée
• Pré-étirage motorisé 250 % (max 350 %)
• Film étirable 500 mm de large, 14 microns, mandrin de 76 mm
• Table tournante 0–12 tr/min et chariot porte-film 0–5,9 m/min, tous deux réglables
• Jusqu’à 30 palettes par heure
• Écran tactile, 6 programmes de banderolage, démarrage à un bouton
• Cellule photoélectrique de hauteur SICK (Allemagne)
• Colonne en profilé d’aluminium et acier avec levage à double chaîne

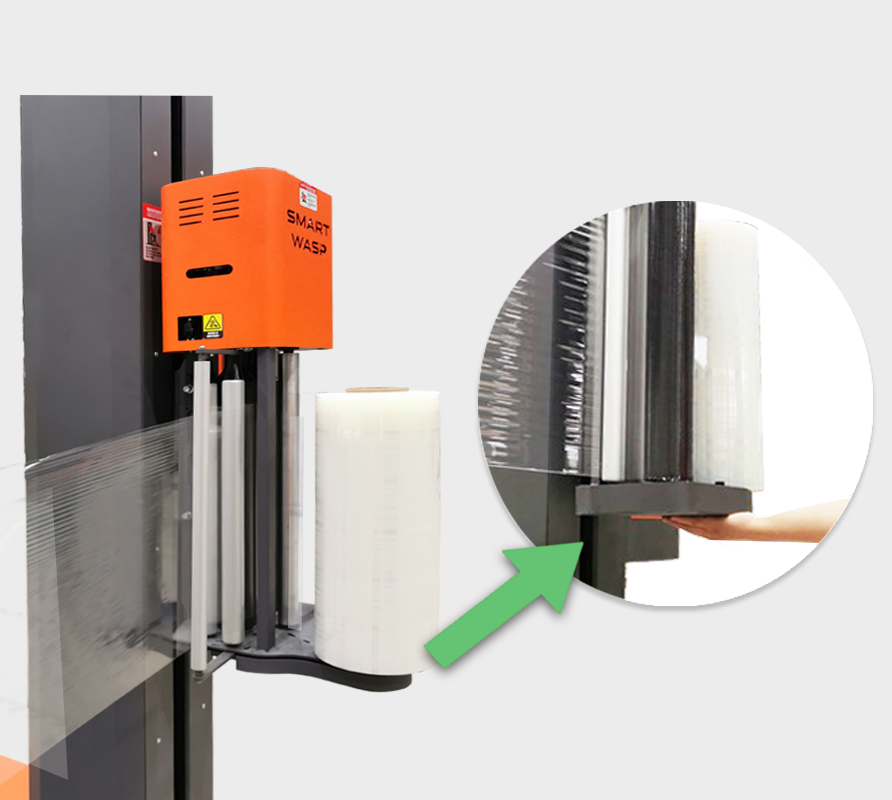

• Démarrage et arrêt progressifs, arrêt d’urgence, dispositif anti-écrasement et anti-chute sous le chariot

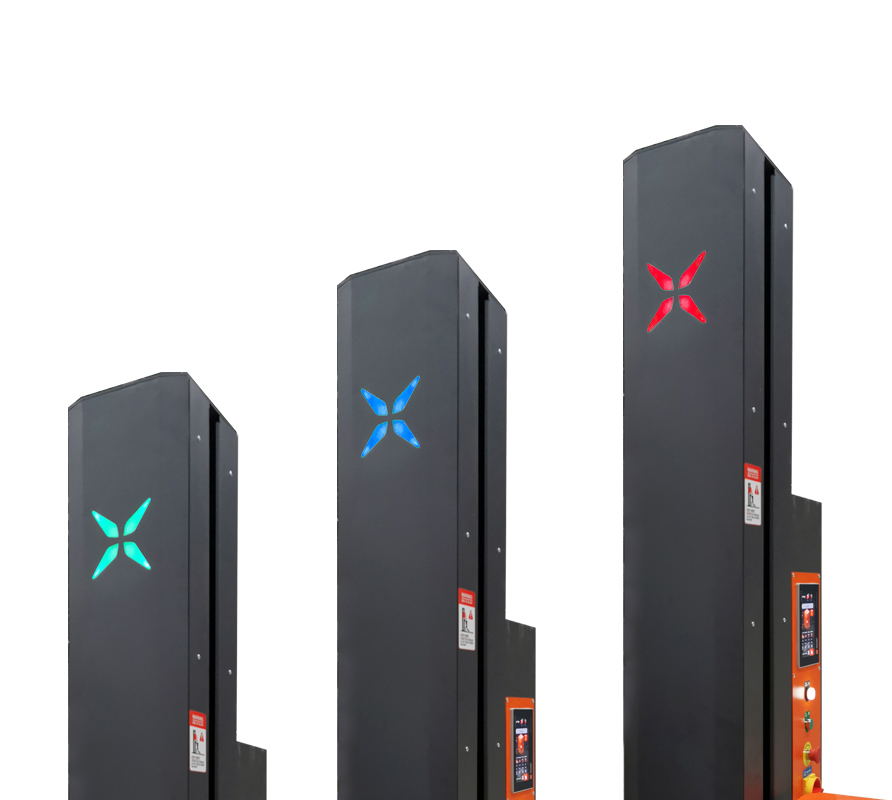

• Voyant LED tricolore et retour en position de départ après chaque cycle
• 220 V, 50/60 Hz, monophasé, 10 A, 1,5 kW ; bruit 75 dB

Comment utiliser la filmeuse SMARTWRAP X2 PRE-STRETCH

1. Placez le rouleau de film étirable, 500 mm de large, sur le chariot porte-film et faites passer le film entre les rouleaux.
2. Mettez la machine en marche et choisissez l’un des six programmes sur l’écran tactile, ou réglez la vitesse de la table tournante, la vitesse du chariot et le nombre de tours en haut et en bas pour cette charge.
3. Amenez la palette sur la table tournante avec un gerbeur ou un transpalette et fixez l’extrémité du film à la charge.
4. Appuyez sur démarrer. La machine pèse la charge, fait tourner la palette et la filme du bas vers le haut puis en sens inverse, selon le programme choisi.
5. Coupez le film à la fin du cycle et retirez la palette. Le poids s’affiche à l’écran.

Réglages et entretien

• Programmes. Six programmes sont enregistrés sur l’écran tactile : nombre de tours en bas et en haut, vitesse de la table tournante et du chariot pour chaque type de charge.
• Tension du film. Réglez-la selon la charge : suffisamment élevée pour maintenir la palette, assez basse pour ne pas écraser le contenu.
• Film. Film étirable 500 mm de large et 14 microns d’épaisseur sur mandrin de 76 mm. Un film plus épais retient mieux, un film plus fin coûte moins cher par palette, la machine accepte les deux.
• Balance. La balance est intégrée à la machine et ne nécessite pas de poste séparé ; vérifiez-la de temps en temps avec un poids connu.
• Entretien. Éteignez la machine avant toute intervention. Gardez la table tournante et les rouleaux propres de film et de poussière, et vérifiez régulièrement la chaîne de la colonne et les dispositifs de sécurité.

Choisir et utiliser la filmeuse SMARTWRAP X2 PRE-STRETCH

Les erreurs courantes incluent le choix d’une table tournante trop petite pour des palettes surdimensionnées, ou une tension de film trop élevée pour des marchandises fragiles. Pour les éviter, mesurez vos charges types et maximales, et testez la tension du film sur des palettes d’essai.

Avant d’acheter une filmeuse

Le prix affiché dépend du plateau tournant et de la hauteur de banderolage, veuillez donc les choisir avant de commander. Quelques détails déterminent la version adaptée à votre expédition : vérifiez-les, ou envoyez-les-nous et nous les examinerons avec vous.

• Taille de palette. Le plateau tournant mesure 1500, 1650, 1800, 2000 ou 2200 mm. Il doit supporter toute la palette, y compris tout ce qui dépasse.
• Hauteur de charge. Hauteur de banderolage 2200, 2600 ou 3000 mm ; la colonne mesure 2000, 2400 ou 2800 mm, donc un banderolage plus haut nécessite aussi un plafond plus haut.
• Poids. Jusqu’à 2000 kg par palette. La balance pèse la charge pendant le cycle.
• Alimentation. 220 V, 50/60 Hz, monophasé, 10 A, 1,5 kW. Prise standard, pas d’air comprimé.
• Espace. Avec le plateau tournant de 1500 mm et la colonne de 2000 mm, la filmeuse mesure 2444 × 1500 × 2100 mm et pèse 550 kg. La longueur correspond au plateau tournant plus 944 mm, la largeur au plateau tournant lui-même et la hauteur à la colonne plus 100 mm, donc un plateau plus grand nécessite un emplacement plus long et plus large. Prévoyez de la place autour pour un gerbeur ou un transpalette.
