Soudeuse latérale automatique A450 – 15 m/min – Hauteur d’emballage max. 150 mm

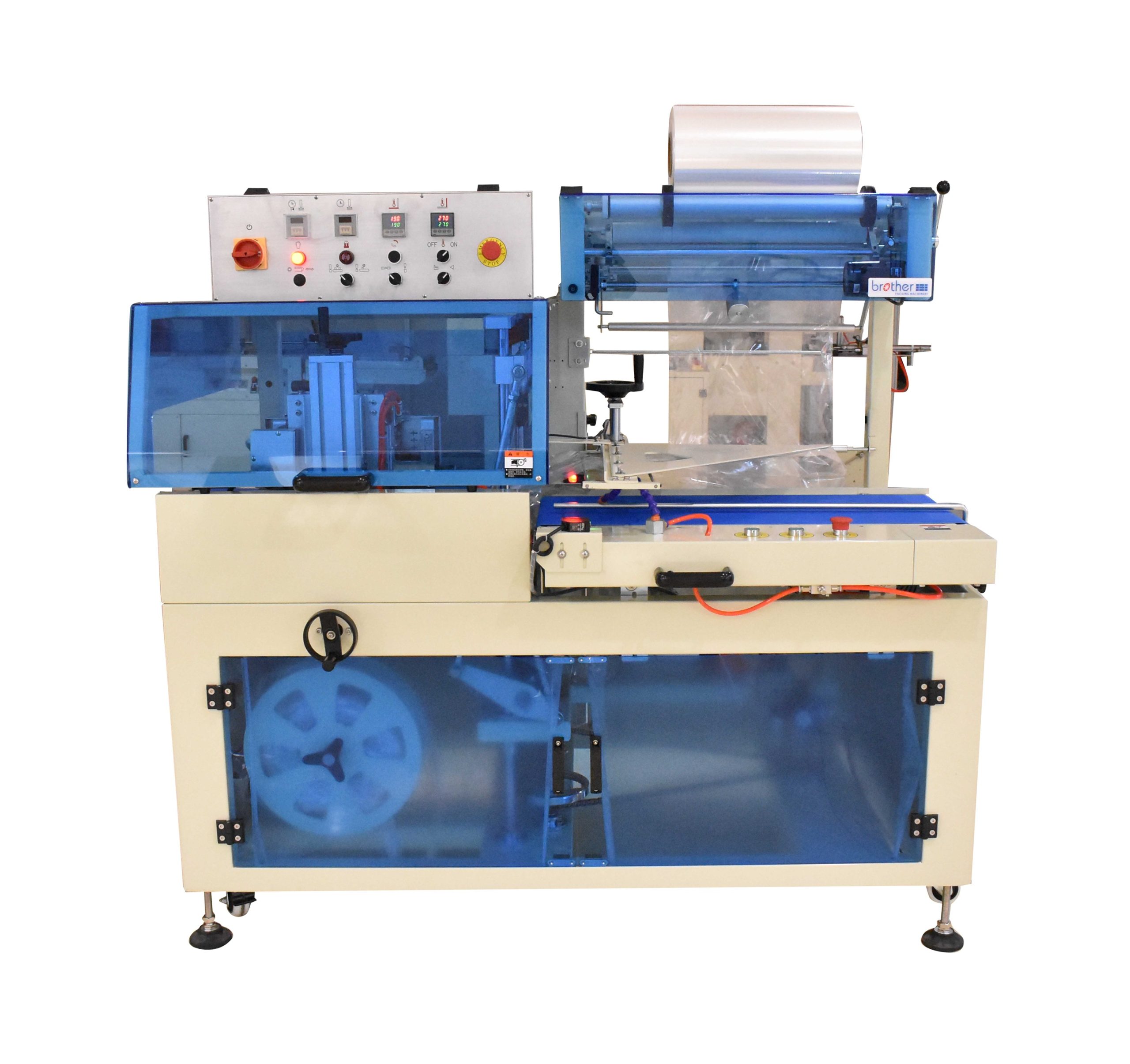

Soudeuse latérale automatique A450

La A450 est une soudeuse latérale automatique : le colis avance sur le convoyeur dans un film plié en centre, et la machine soude le film sur le côté, puis le coupe et le soude à l’avant et à l’arrière du colis, jusqu’à 30 colis par minute.

Comme la soudure latérale fonctionne en continu, la longueur du colis n’est pas limitée. Le colis doit faire moins de 150 mm de haut, avec largeur plus hauteur inférieures à 420 mm ; le plus petit colis est de 50 × 50 × 20 mm.

Elle fonctionne avec du film plié en centre PE, POF ou PVC d’épaisseur 0,015 à 0,10 mm. Le colis emballé passe ensuite dans un tunnel de rétraction, où le film se rétracte autour du produit.

La machine fonctionne en 220 V, 50/60 Hz, 1,35 kW, et nécessite de l’air comprimé à environ 0,5 MPa. Un servomoteur entraîne le couteau, et une bobine récupère le film découpé sur le côté.

Où la soudeuse latérale A450 est utilisée

La soudeuse latérale automatique A450 est utilisée dans des secteurs comme le bois, la quincaillerie, l’alimentaire, la pharmacie et l’électronique. Elle convient aux lignes d’emballage de volumes moyens à élevés où les produits doivent être enveloppés sous film rétractable pour la protection, la présentation ou la mise en lot. Les produits typiques sont des articles longs et étroits comme des profilés, plateaux, cartons et multipacks qui respectent les dimensions maximales de la machine.

La machine est souvent intégrée après des processus de production ou d’assemblage en amont et avant un tunnel de rétraction. Elle peut être installée dans une ligne entièrement automatisée ou utilisée seule pour des lots ou un emballage en continu. Sa capacité à traiter des produits de longueurs et de formes variées la rend adaptée aux opérations avec des formats changeants.

Caractéristiques techniques

Soudeuse latérale A450 en vidéo

▶

Ce que la soudeuse latérale apporte à votre emballage

• Toute longueur. La soudure latérale suit le colis, donc les objets longs sont emballés aussi facilement que les courts.
• Jusqu’à 30 colis par minute. Le colis est alimenté, emballé, soudé et coupé sans intervention d’un opérateur entre les étapes.

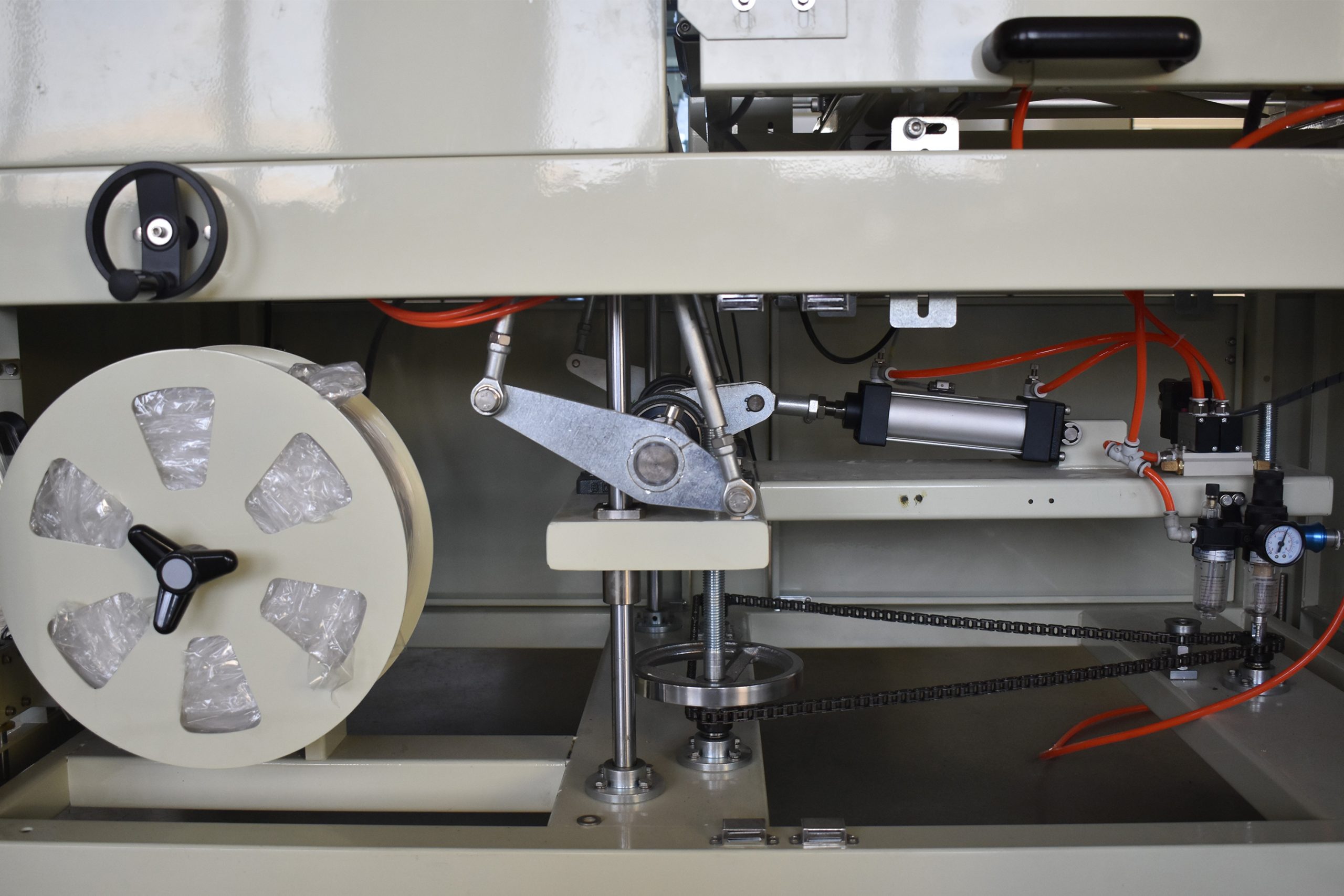

• Poste de travail propre. Le film coupé sur le côté est enroulé sur une bobine de récupération.

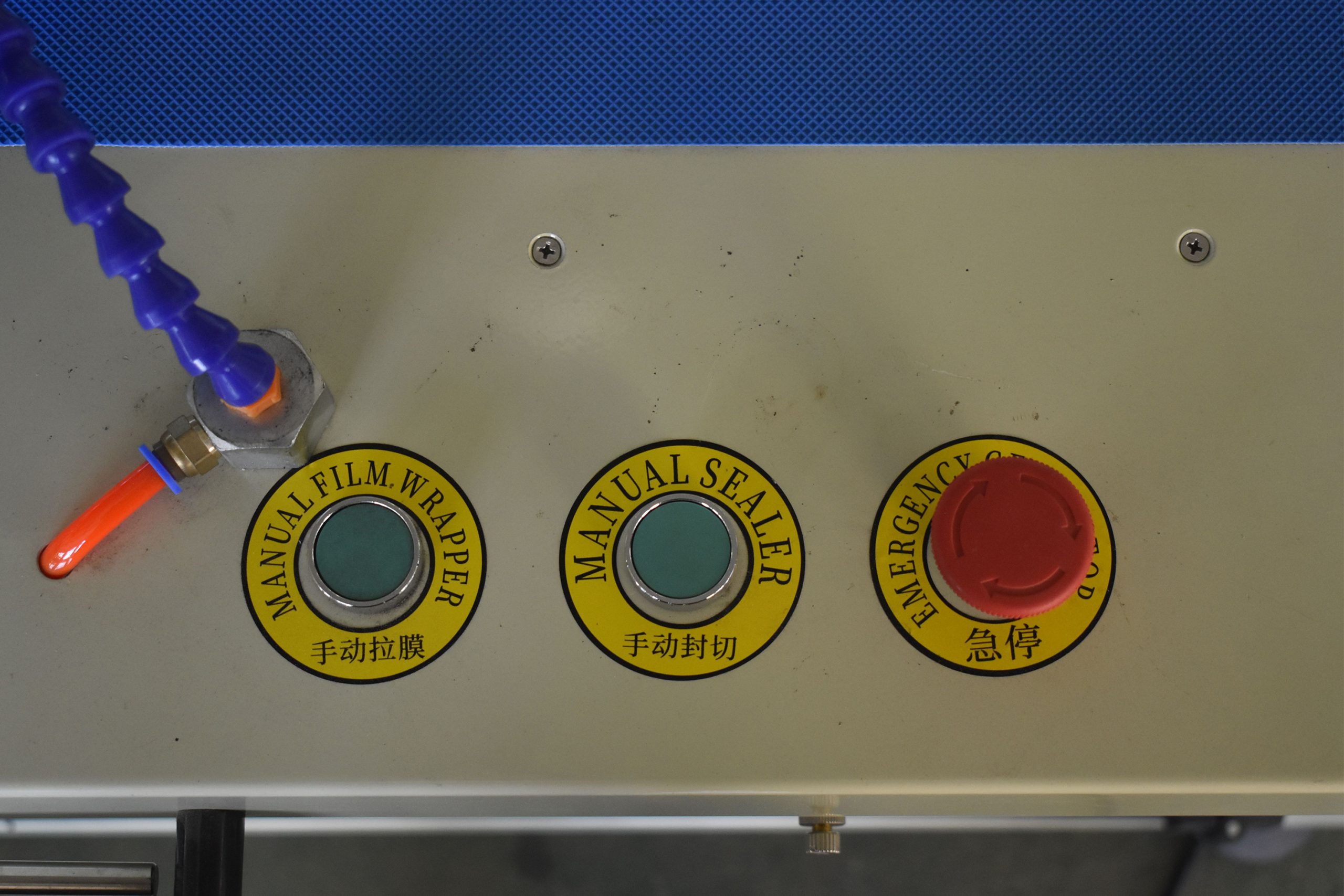

• Réglage sur écran tactile. Temps de soudure, avance du film et vitesse de coupe se règlent sur le panneau opérateur ; une page manuelle permet d’actionner chaque fonction pour le réglage.
• Deux modes de détection du colis. Une cellule photoélectrique verticale ou horizontale, sélectionnée dans les réglages.
• Trois types de film. PE, POF ou PVC, 0,015–0,10 mm.

Film, soudure et commandes

• Soudeuse latérale automatique avec soudure latérale continue et soudure transversale
• Longueur de colis illimitée, hauteur inférieure à 150 mm, largeur + hauteur inférieures à 420 mm
• Colis minimum 50 × 50 × 20 mm
• Jusqu’à 30 colis par minute, vitesse de soudure jusqu’à 15 m/min
• Film PE, POF ou PVC replié, 0,015–0,10 mm
• Couteau entraîné par servomoteur, température de soudure env. 180 °C

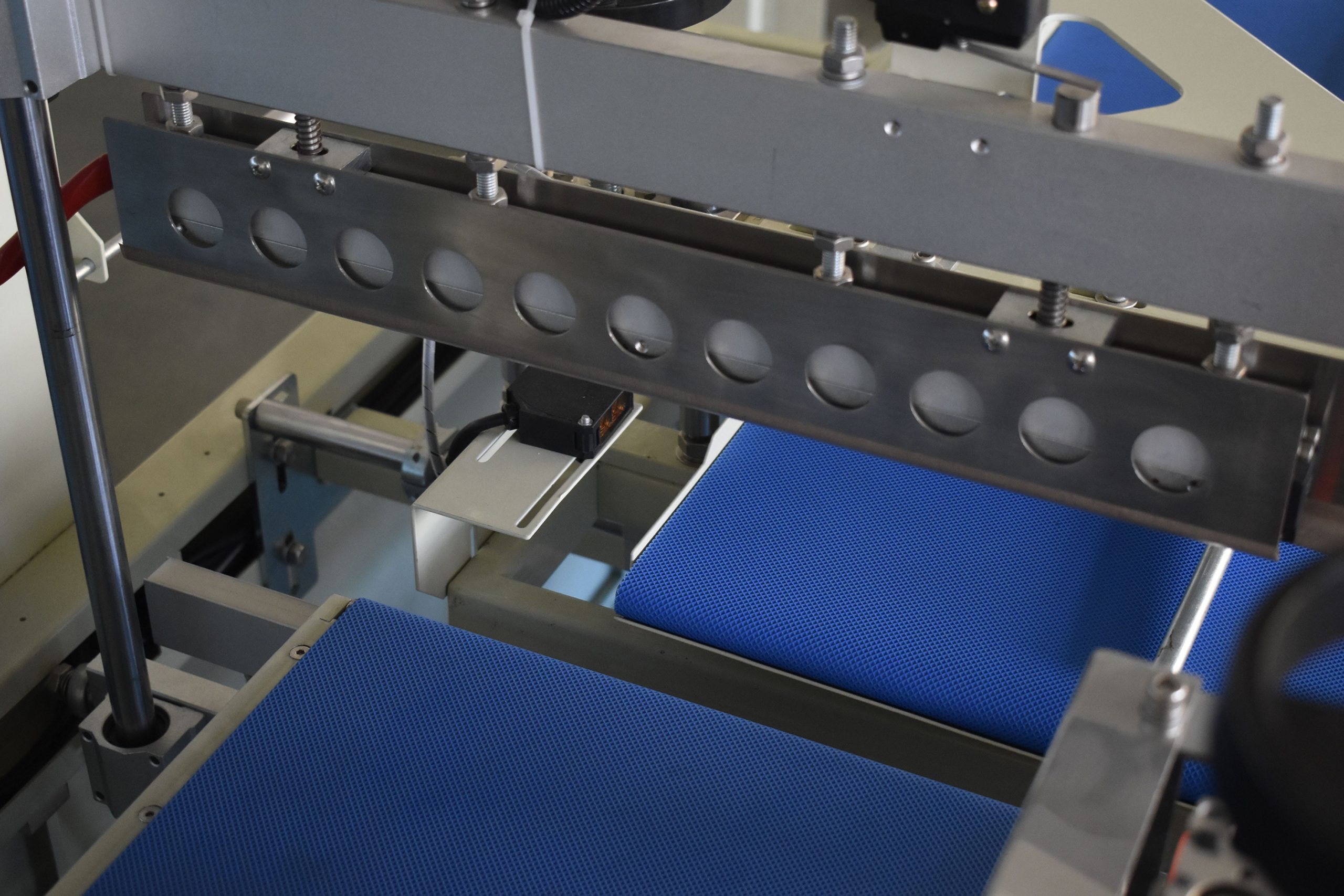

• Détection photoélectrique verticale ou horizontale
• Roue d’enroulement des chutes de film, réglage de la hauteur et de la largeur du film
• Panneau tactile avec page manuelle et réglage des paramètres
• 220 V, 50/60 Hz, 1,35 kW ; air comprimé env. 0,5 MPa

Comment utiliser la soudeuse latérale A450

1. Branchez l’air comprimé (tuyau de 10 mm) et vérifiez que le manomètre indique env. 5 kg/cm².
2. Placez le film plié au centre sur le support, côté ouvert vers la machine, et faites-le passer sur le triangle de film ; la largeur du film correspond à la largeur du colis plus deux fois sa hauteur, plus 50 mm.

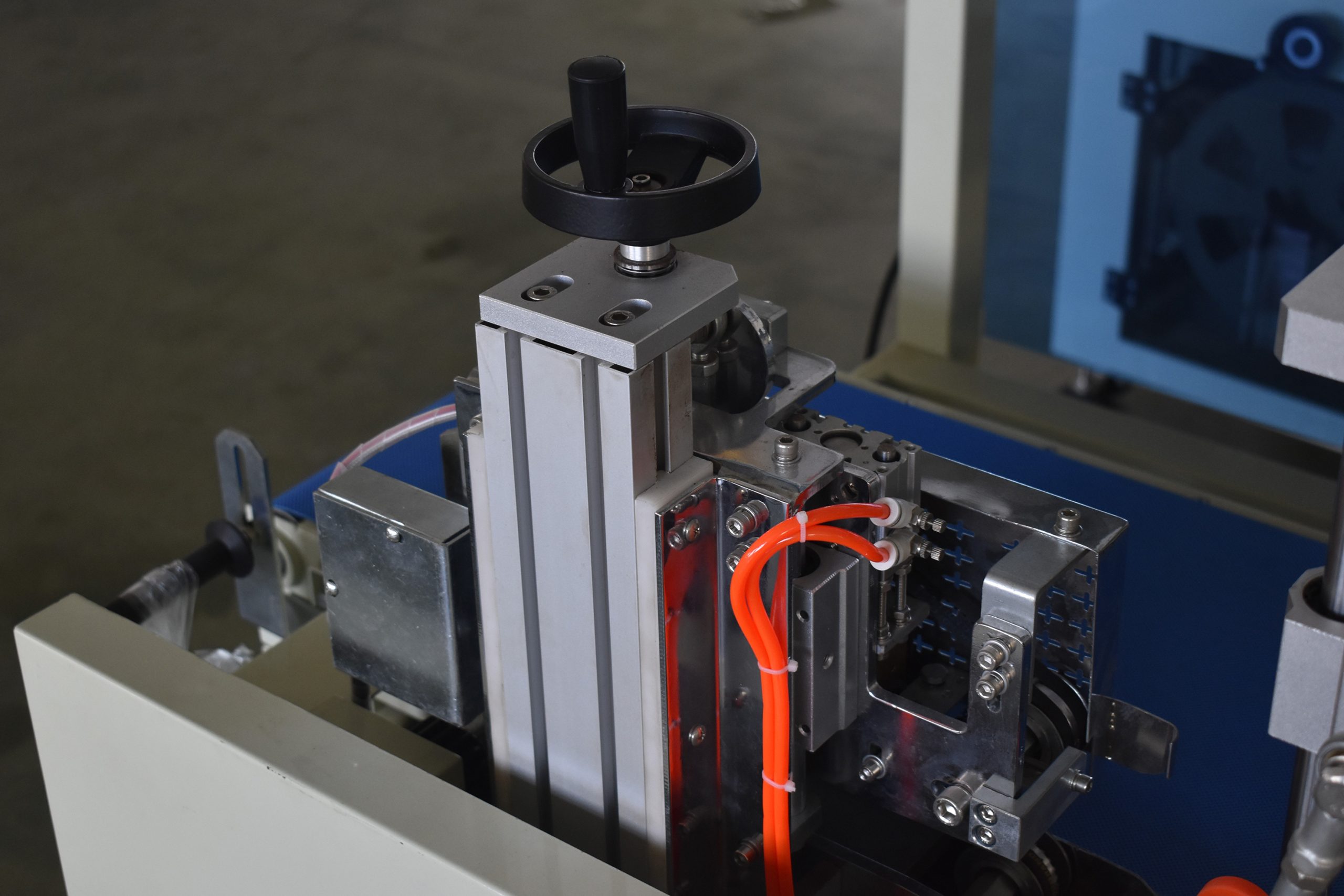

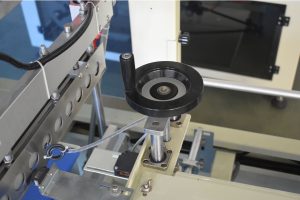

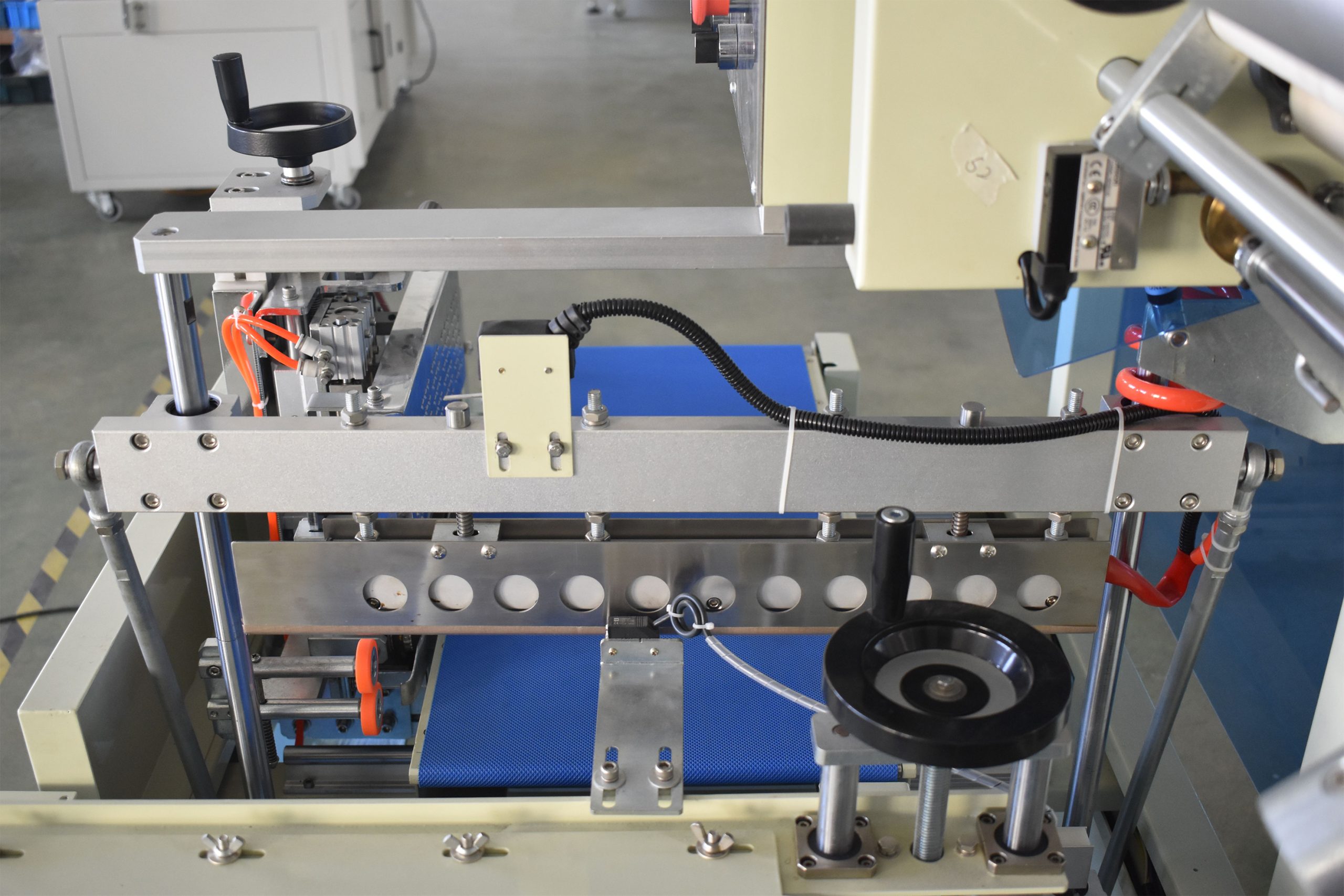

3. Réglez la hauteur du convoyeur avec la manivelle et la largeur avec la poignée de tirage selon la taille du colis.
4. Mettez en marche, laissez chauffer les couteaux de soudure et choisissez la détection verticale ou horizontale.
5. Lancez le mode automatique : la soudeuse emballe, soude et coupe chaque colis, puis l’envoie vers le tunnel de rétraction.

Réglages et entretien

• Température de soudure. Env. 180 °C ; dépend de l’épaisseur du film et de la température ambiante.
• Temps de soudure. 0–3 s, à régler sur le panneau avec l’avance du film et la vitesse du couteau.
• Largeur du film. Largeur du colis + 2 × hauteur du colis + 50 mm.
• Air. Le manomètre indique env. 5 kg/cm² ; l’alimentation ne doit pas dépasser 6 kg/cm² en fonctionnement.
• Entretien quotidien. Nettoyez le couteau de soudure avec un chiffon doux tant qu’il est encore chaud, et videz régulièrement l’eau du filtre à air.

Choisir et utiliser la soudeuse latérale automatique A450 : points à vérifier

Avant de choisir la soudeuse latérale A450, vérifiez la taille et la forme de vos produits, le type et l’épaisseur du film rétractable utilisé, ainsi que l’espace disponible pour l’installation. Les produits irréguliers ou instables peuvent nécessiter des guides ou des plateaux pour une alimentation régulière.

Les erreurs courantes sont l’utilisation d’un film trop étroit ou trop épais pour le produit, un mauvais réglage de la température ou du temps de soudure, ou le manque de nettoyage régulier des couteaux de soudure. Pour éviter les arrêts, vérifiez l’enfilage du film et gardez la zone de soudure propre. Lors d’un changement de format, ajustez le convoyeur et les guides de film pour éviter les blocages ou les soudures défectueuses.

Avant de commander une soudeuse latérale

Le prix est affiché sur cette page. Quelques détails déterminent si la machine convient à votre emballage : vérifiez-les avant de commander, ou envoyez-les-nous et nous les examinerons avec vous.

• Dimensions du colis. Hauteur inférieure à 150 mm, largeur + hauteur inférieures à 420 mm, longueur illimitée ; au moins 50 × 50 × 20 mm.
• Film. Film plié en deux PE, POF ou PVC, épaisseur 0,015–0,10 mm.
• Rétraction. La soudeuse latérale emballe et soude ; un tunnel de rétraction rétracte le film ensuite.
• Raccordements. 220 V, 50/60 Hz, 1,35 kW et air comprimé.
• Livraison à votre adresse (DAP) · prix export hors TVA ; dédouanement export à prix fixe ; TVA à l’importation et droits de douane à la charge de l’acheteur ; caisse de 182 × 100 × 159 cm, 300 kg brut ; la machine pèse 260 kg.
