Soudeuse à cloche F7060 – produit min. L : 100 mm, l : 100 mm, H : 30 mm, produit max. : 700×600×300 mm

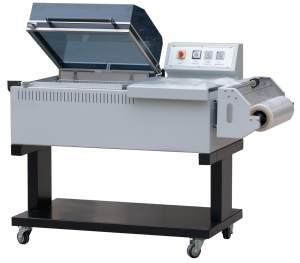

Soudeuse à cloche F7060 2-en-1

La F7060 est une soudeuse à cloche 2-en-1 : sous un seul capot, elle soude le film autour du colis, le coupe et le rétracte à l’air chaud, sans soudeuse ni tunnel séparés.

La zone de soudure est de 700 × 600 mm. Le plus grand colis mesure 650 mm de long, 580 mm de large et 150 mm de haut, avec largeur plus hauteur inférieures à 650 mm ; le plus petit est de 100 × 100 × 30 mm.

L’opérateur place le colis dans le film PVC ou POF replié, puis abaisse le capot : un électroaimant le maintient, le couteau en nickel-chrome soude et coupe, et après environ une seconde, le ventilateur rétracte le film. Ensuite, le capot s’ouvre automatiquement.

La machine fonctionne en 220 V, 50 Hz, monophasé, avec une puissance de chauffe de 5 kW ; la consommation moyenne est d’environ 2,5 kWh par heure. Elle emballe environ 500 à 800 pièces par heure.

Secteurs et applications : soudeuse à cloche F7060

La F7060 est utilisée dans l’emballage alimentaire et des boissons, l’édition, la logistique, le commerce de détail, les biens de consommation et l’industrie. Elle convient pour emballer des livres, magazines, imprimés, boîtes cadeaux, électroniques, cosmétiques et multipacks alimentaires ou ménagers. La machine est souvent placée en fin de ligne de production ou d’assemblage, où elle emballe et rétracte les produits pour la présentation en magasin, le transport ou le stockage.

Caractéristiques techniques

Soudeuse à cloche F7060 en vidéo

▶

Ce que la soudeuse à cloche apporte à votre emballage

• Soudure et rétraction en une seule opération. Une seule machine, un seul emplacement : pas besoin de soudeuse en L ni de tunnel de rétraction séparés.
• La cloche fait le travail. Une pression suffit : elle maintient, soude, coupe, rétracte et se relève automatiquement.
• Soudure propre. Le couteau en nickel-chrome ne colle pas, ce qui permet une soudure continue sans brûler le film.
• Vous voyez le colis. La cloche est transparente, ce qui permet de surveiller et d’ajuster la soudure et la rétraction.
• Réglable pour chaque colis. Le support dans la chambre se règle en hauteur pour que la ligne de soudure soit centrée sur le colis.
• Mobile. Elle est montée sur roulettes avec freins et se branche sur une prise monophasée.
• La F7060 s’intègre dans un processus d’emballage où les produits sont préparés, groupés ou mis en boîte avant la rétraction. Elle est souvent utilisée par une seule personne qui charge, surveille et retire les colis finis.

Cloche, film et commandes

• 2-en-1 : soude, coupe et rétracte sous une seule cloche
• Zone de soudure 700 × 600 mm
• Colis le plus grand : L jusqu’à 650, l jusqu’à 580, H jusqu’à 150 mm ; l + H inférieur à 650 mm
• Colis le plus petit 100 × 100 × 30 mm
• Film rétractable PVC ou POF plié au centre
• Lame de soudure en nickel-chrome, tubes chauffants en acier inoxydable

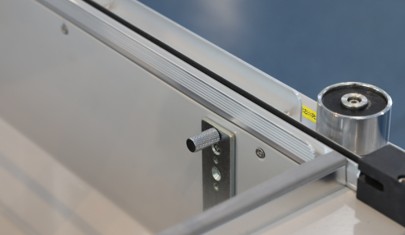

• Capot transparent, maintien par électroaimant, ouverture automatique
• Roue à aiguilles perforantes et support de film coulissant
• Hauteur du plan de travail réglable, roulettes avec freins
• 220 V, 50 Hz, 1 phase, 5 kW (environ 2,5 kWh par heure)

Comment utiliser la machine à rétracter F7060

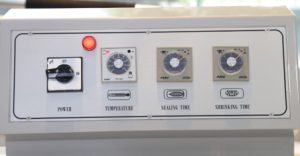

1. Allumez et réglez la température de rétraction du film, généralement entre 100 et 150 °C.
2. Réglez le temps de soudure, en général 0,4 à 0,6 s, un peu plus longtemps lorsque la lame est encore froide.

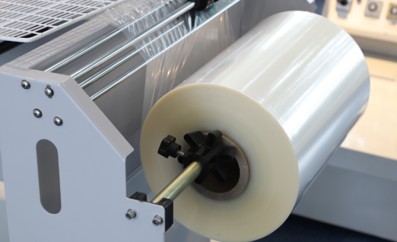

3. Placez le rouleau de film sur le support, ouverture vers l’opérateur, faites-le passer par la roue perforante et amenez les deux couches au-dessus et en dessous de la table de travail.
4. Réglez la hauteur du plan de travail pour que la ligne centrale du colis soit alignée avec la lame de soudure.
5. Placez le colis dans le film, faites glisser l’ensemble dans la zone de soudure et abaissez le capot : la machine soude, coupe, rétracte et rouvre le capot automatiquement.

Tâches de l’opérateur et problèmes courants : soudeuse à cloche F7060

Avant de commencer un nouveau produit ou un nouveau type de film, il est important de faire des essais avec quelques échantillons pour trouver les meilleurs réglages. Utiliser une épaisseur ou un matériau de film inadapté peut entraîner une mauvaise rétraction ou la rupture du film. L’opérateur doit aussi s’assurer que la zone de travail est dégagée et que la machine n’est pas exposée aux courants d’air ou à des températures basses, car cela peut affecter la qualité de la rétraction.

Réglages et entretien

• Température de rétraction. Généralement 100 à 150 °C, selon le matériau et l’épaisseur du film.
• Temps de soudure. En général 0,4 à 0,6 s. Trop long brûle la lame et sa rainure, trop court donne une soudure faible ou un film non coupé.
• Hauteur du plan de travail. La ligne centrale du colis alignée avec la lame donne un emballage net.
• Environnement. La machine est conçue pour une température ambiante ; le capot et la chambre sont chauds pendant le fonctionnement.
• Entretien. Éteignez et débranchez avant toute intervention ; gardez la lame et la chambre propres et couvrez la machine contre la poussière lorsqu’elle n’est pas utilisée.

Choisir et intégrer la soudeuse à cloche F7060

Lors du choix de la F7060, vérifiez la taille et la forme de vos produits par rapport aux dimensions minimales et maximales acceptées par la machine. Tenez compte du volume quotidien ou horaire pour vous assurer que la capacité correspond à vos besoins. La F7060 convient particulièrement aux opérations où les produits entrent dans la plage de dimensions indiquée et où un seul opérateur peut gérer le chargement et le déchargement. Pour des articles très petits, très grands ou de forme irrégulière, ou pour une intégration dans une ligne entièrement automatisée, d’autres solutions peuvent être plus adaptées.

Les erreurs courantes incluent l’utilisation de films trop épais ou trop fins, un temps de soudure trop long (ce qui peut endommager la lame), ou un mauvais alignement du colis dans la chambre. Pour éviter les arrêts, gardez des lames de soudure de rechange à disposition et suivez un programme de nettoyage régulier pour la lame et la chambre. Vérifiez qu’aucun obstacle ne gêne le passage du film avant chaque prise de poste.

Avant de commander une machine à rétracter

Le prix est affiché sur cette page. Quelques détails déterminent si la machine convient à votre conditionnement : vérifiez-les avant de commander, ou envoyez-les-nous et nous les examinerons avec vous.

• Dimensions du colis. Jusqu’à 650 × 580 × 150 mm avec largeur + hauteur inférieures à 650 mm ; au minimum 100 × 100 × 30 mm.
• Film. Film rétractable PVC ou POF plié en centre.
• Cadence. Environ 500 à 800 colis par heure, selon le colis et l’opérateur.
• Alimentation. 220 V, 50 Hz, monophasé, 5 kW.
• Conditionnement. En caisse de 165 × 98 × 87 cm, 170 kg brut ; la machine pèse 150 kg et mesure 1720 × 950 × 1100 mm.
