Gerbeur électrique compact SMITH 500kg 1500mm

Gerbeur électrique auto-élévateur SMITH 500kg 1500mm

Le gerbeur électrique auto-élévateur convient au chargement, au déchargement et à la manutention de marchandises sur palettes, et peut transporter les marchandises en montant ou descendant des véhicules. Il se caractérise par sa petite taille, son fonctionnement fluide, ses excellentes performances et sa grande praticité. Le chariot élévateur à montée automatique est composé d’un vérin de levage, de composants de mâts intérieur et extérieur, d’un châssis, d’un siège de porte mobile, de fourches de levage, d’une alimentation de poignée et d’autres composants électriques.

Le gerbeur électrique auto-élévateur SMITH est un équipement logistique polyvalent et efficace, conçu pour faciliter et sécuriser les tâches de manutention. Avec une capacité de charge maximale de 500 kg et une hauteur de levage de 1500 mm, ce gerbeur est idéal pour les fourgons et camions de livraison. L’un des atouts majeurs du gerbeur électrique auto-élévateur SMITH est son mécanisme d’auto-élévation. Cela signifie que le gerbeur peut se soulever lui-même dans le fourgon ou le camion. Ce mécanisme rend également le gerbeur SMITH plus ergonomique et convivial. Le personnel de livraison n’a plus besoin de solliciter son dos ou ses bras pour soulever des charges lourdes, ce qui réduit le risque de blessures au travail et améliore la productivité.

De plus, le design compact du gerbeur et son faible rayon de braquage permettent une manœuvre aisée dans les espaces restreints, tels que les allées étroites ou les zones de stockage encombrées. Un autre avantage du gerbeur électrique auto-élévateur SMITH est sa durabilité et fiabilité. Le gerbeur est fabriqué avec des matériaux de haute qualité, comme l’acier et l’aluminium, qui résistent à une utilisation intensive et à des environnements difficiles. Le système hydraulique est également conçu pour être sans entretien, ce qui permet aux opérateurs de se concentrer sur leurs tâches sans se soucier des arrêts ou des réparations. En matière de sécurité, le gerbeur électrique auto-élévateur SMITH est équipé de plusieurs dispositifs pour protéger à la fois l’opérateur et la charge.



Applications du transpalette autochargeur

Le gerbeur autochargeant convient à divers camions de livraison et fourgons, y compris les breaks, camions et remorques porte-conteneurs.



Dimensions et caractéristiques principales du gerbeur électrique autochargeur SMITH

• Longueur totale : 1555 mm
• Largeur totale : 790 mm
• Hauteur totale : 1817 mm
• Rayon de braquage min. : 1120 mm
• Dimensions des fourches : 540×1150 mm
• Contrôleur Curtis
• Batterie (2×12V/75Ah)
• Chargeur externe (24V/10A)
• Temps de charge : 7–8 heures
• Temps de travail : 50 cycles de travail (chargement et déchargement avec charge = 1 cycle)



Vidéo du gerbeur électrique autochargeur SMITH

▶



Caractéristiques principales du gerbeur électrique autochargeur SMITH

• Système de contrôle à double circuit hydraulique :
  Le gerbeur électrique intègre un système de contrôle à double circuit hydraulique, permettant un contrôle précis des mouvements. Le déplacement bidirectionnel de la tige du vérin est une caractéristique essentielle, garantissant une grande adaptabilité dans divers scénarios d’utilisation.
• Châssis intérieur indépendant :
  L’autonomie du châssis intérieur est une caractéristique distinctive. Relié directement à la goupille de la fourche, son mouvement vertical élimine le besoin de transfert par galet, simplifiant ainsi le processus de levage.
• Siège de porte mobile :
  Le siège de porte, conçu pour se déplacer en coordination avec la levée du support ou de la fourche, s’étend lorsque les marchandises atteignent la hauteur de la plateforme. Ce cycle continu améliore l’efficacité opérationnelle.



Caractéristiques du gerbeur électrique autochargeur SMITH

1. Fonctionnalité polyvalente : Intègre des capacités de transport, gerbage et franchissement pour une solution de manutention multifonctionnelle.
2. Chargement et déchargement efficaces : Peut monter dans la caisse, ce qui en fait un assistant précieux pour les conducteurs lors de la manutention de marchandises.
3. Léger et convivial : Conçu pour une utilisation facile grâce à sa construction légère, garantissant un confort d’utilisation.
4. Maniabilité accrue : Équipé de pieds de support avec une roue-guide pivotante, facilitant l’introduction fluide de l’appareil dans le chariot. Utilise également un vérin à double liaison pour des mouvements de verrouillage et de levage alternés en toute fluidité.



Caractéristiques du gerbeur électrique auto-élévateur SMITH 500kg 1500mm

Modèle	SXCDS0515
Capacité	500	Q(Kg)
Centre de gravité de la charge	400	C(mm)
Type de levage	Électrique
Type d’utilisation	Accompagnant
Matériau	Nylon/PU
Empattement	850	y(mm)
Empattement avant	380	W1(mm)
Empattement arrière	672	b10(mm)
Nombre de roues directrices/porteuses/d’équilibrage	2/2/6
Dimension des roues porteuses	Φ80×50	mm
Dimension des roues directrices	Φ100×45	mm
Dimension des roues d’équilibrage	Φ40×30	mm
Dimension de la roue auxiliaire	Φ30×30	mm
Hauteur minimale des fourches	90	mm
Hauteur maximale des fourches	1300	h3(mm)
Largeur extérieure des fourches	540	W3(mm)
Largeur intérieure des fourches	220	mm
Longueur des fourches	1150	L(mm)
Dimension d’une fourche	160X60	e/s(mm)
Longueur totale	1555	L1(mm)
Largeur totale	790	W(mm)
Hauteur totale	1817	H1(mm)
Hauteur totale (après installation de l’étagère à ruban)	3070	H4(mm)
Rayon de braquage minimal	1120	Wa(mm)
Vitesse de levage (chargé / à vide)	70/100	mm/s
Vitesse de descente (chargé / à vide)	100/80	mm/s
Moteur de levage	12/0.8	Kw
Capacité de la batterie	12/33	V/Ah
Poids de la batterie	10	Kg
Poids net	235	Kg



Courbe de levage du transpalette autochargeur SMITH :



Avantages du transpalette autochargeur SMITH :

1. Équipement logistique polyvalent :
   • Combine les fonctions de gerbeur et de hayon élévateur pour une manutention efficace des matériaux.
2. Fabrication de précision :
   • Contient des composants essentiels tels qu’un mécanisme de levage, un châssis robuste et une poignée CURTIS.
3. Compact et efficace :
   • Taille compacte, fonctionnement fluide et excellente performance pour des besoins de manutention variés.
4. Mécanisme auto-élévateur :
   • Capacité d’auto-élévation unique qui améliore l’ergonomie et la convivialité.
5. Idéal pour fourgons et camions :
   • Capacité de charge maximale de 500kg et hauteur de levage de 1500mm adaptées aux véhicules utilitaires.
6. Maniabilité dans les espaces restreints :
   • Conception compacte et faible rayon de braquage pour une navigation aisée dans les zones confinées.
7. Construction durable et fiable :
   • Fabriqué avec des matériaux de haute qualité comme l’acier et l’aluminium pour une longue durée de vie.
8. Système hydraulique sans entretien :
   • Conçu pour minimiser les arrêts et les réparations, permettant aux opérateurs de se concentrer sur leurs tâches.
9. Système de contrôle à double circuit d’huile :
   • Offre un contrôle précis des mouvements grâce à une tige de piston à cylindre bidirectionnelle.



Dimensions du gerbeur électrique auto-élévateur SMITH 500kg 1500mm



Comment fonctionne le gerbeur électrique auto-élévateur SMITH ?

Procédure de chargement et de déchargement de marchandises pour transpalette auto-élévateur :

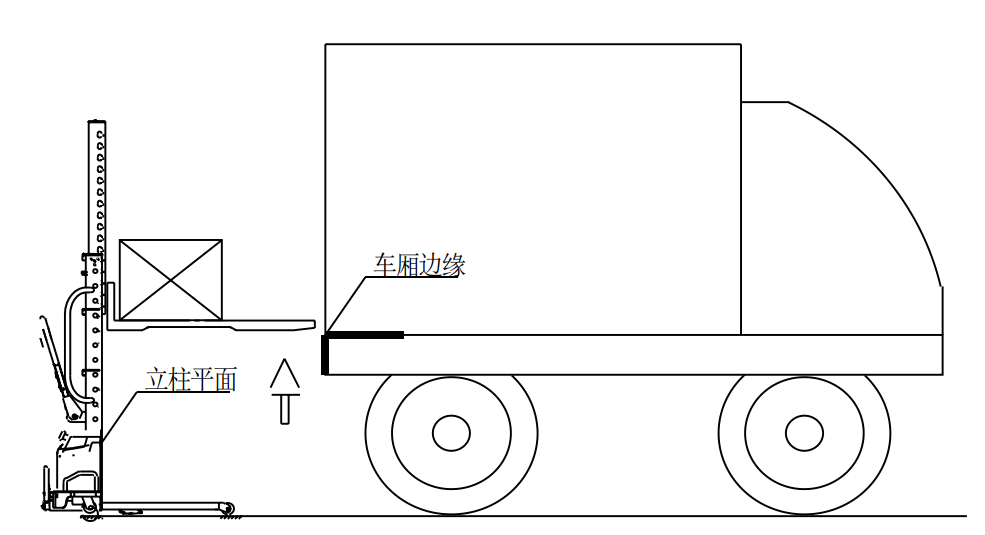

Avant l’utilisation :

• Assurez-vous que le poids de la marchandise ne dépasse pas la capacité de charge du transpalette auto-élévateur
• Insérez la fourche du chariot élévateur dans l’espace sous le plateau, en la positionnant de manière à ce que la charge soit centrée dans le centre de gravité
• Appuyez sur le bouton supérieur (à droite) pour soulever légèrement la marchandise, puis relâchez le bouton pour tirer le chariot élévateur
• Assurez-vous que le mât du chariot élévateur se trouve à moins de 80mm du bord du véhicule, en évitant les parties accessoires du véhicule.



Chargement des marchandises dans le véhicule :

a. Approche du véhicule :

• Positionnez le transpalette auto-élévateur sur le côté du véhicule utilitaire
• Assurez-vous que la tête de la fourche de chargement soit à au moins 10 cm du véhicule
• Appuyez sur le bouton de montée pour soulever la charge

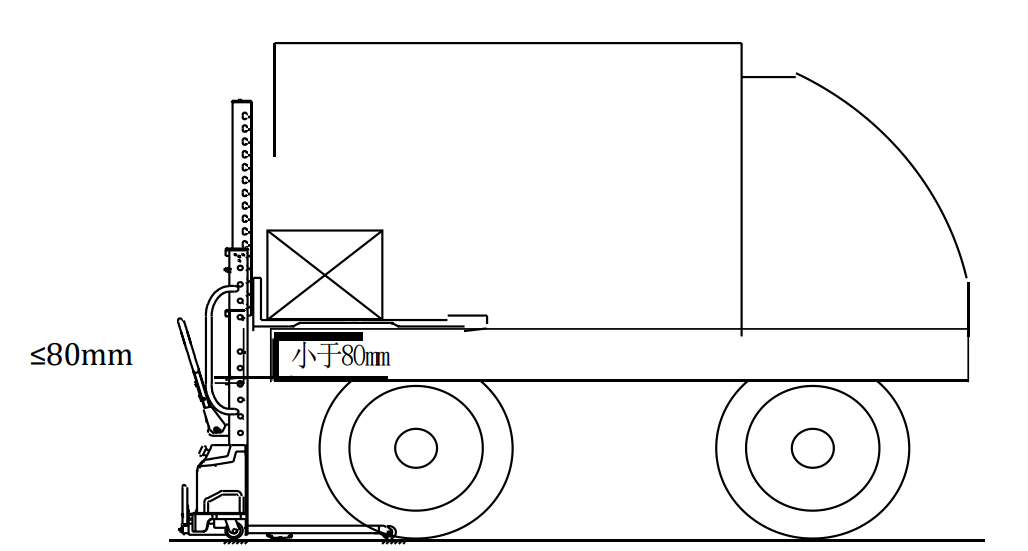

b. Placement des marchandises dans le chariot :

• Après avoir soulevé les marchandises légèrement au-dessus de la plateforme du véhicule, relâchez le bouton de montée.
• Poussez lentement le transpalette auto-élévateur dans le véhicule.
• Assurez-vous que le mât du chariot élévateur se trouve à moins de 80mm du bord du véhicule, en évitant les parties accessoires du véhicule.

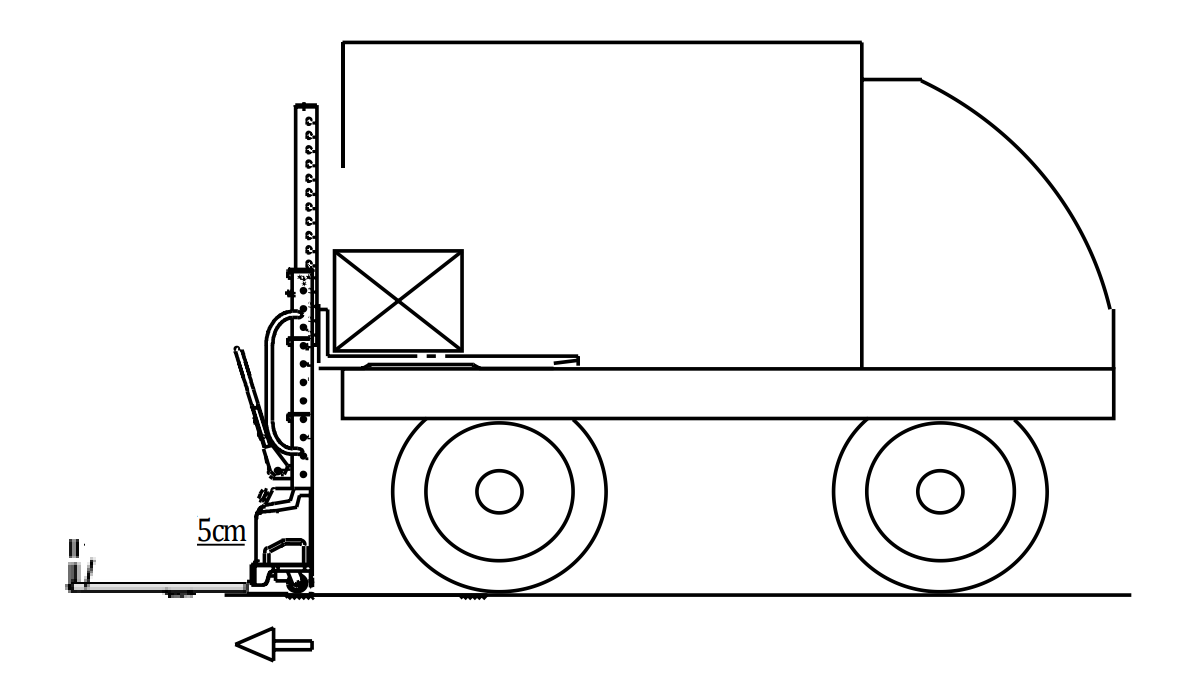

c. Tirage de la plateforme :

• Appuyez sur le bouton de descente pour abaisser la fourche jusqu’à la plateforme du véhicule
• Soulevez le support jusqu’à ce que le siège de porte soit à plus de 5 cm du sol
• Tenez le gerbeur et ramenez la plateforme du gerbeur jusqu’à la butée

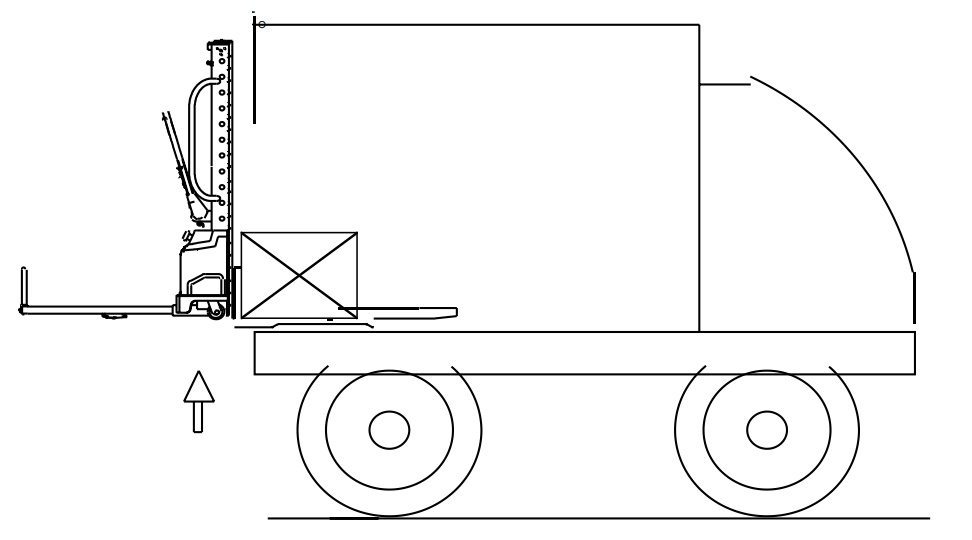

d. Levage du cadre et du siège de porte :

• Tenez le cadre d’une main
• Appuyez sur le bouton de descente pour lever le cadre et la plateforme du gerbeur



e. Entrée de la plateforme et des roues :

• Lorsque le cadre atteint le point d’arrêt supérieur, relâchez le bouton de descente
• Poussez la plateforme afin que la roue de guidage entre dans le véhicule

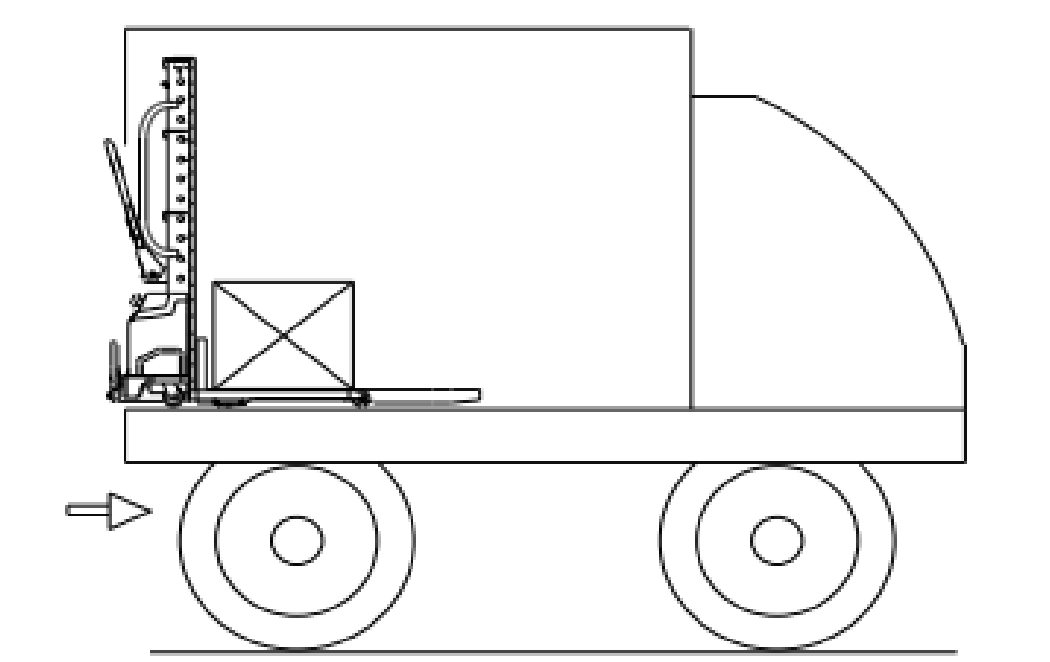

f. Poussez le gerbeur électrique dans le véhicule :

• Appuyez sur le bouton de montée pour soulever légèrement les marchandises
• Poussez le support pour que la roue pivotante entre à l’intérieur du véhicule



g. Stationnement et étapes finales :

• Appuyez sur le bouton de descente pour abaisser la fourche sur la plateforme du véhicule

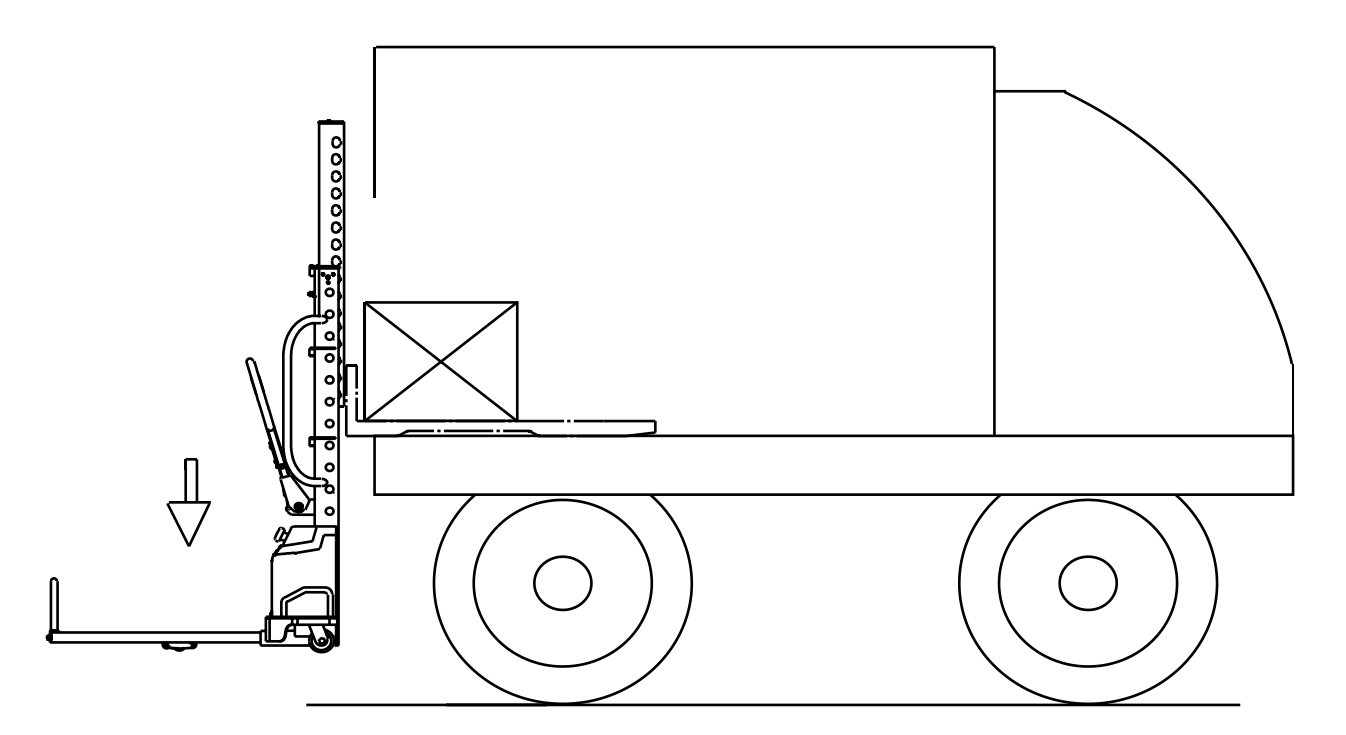

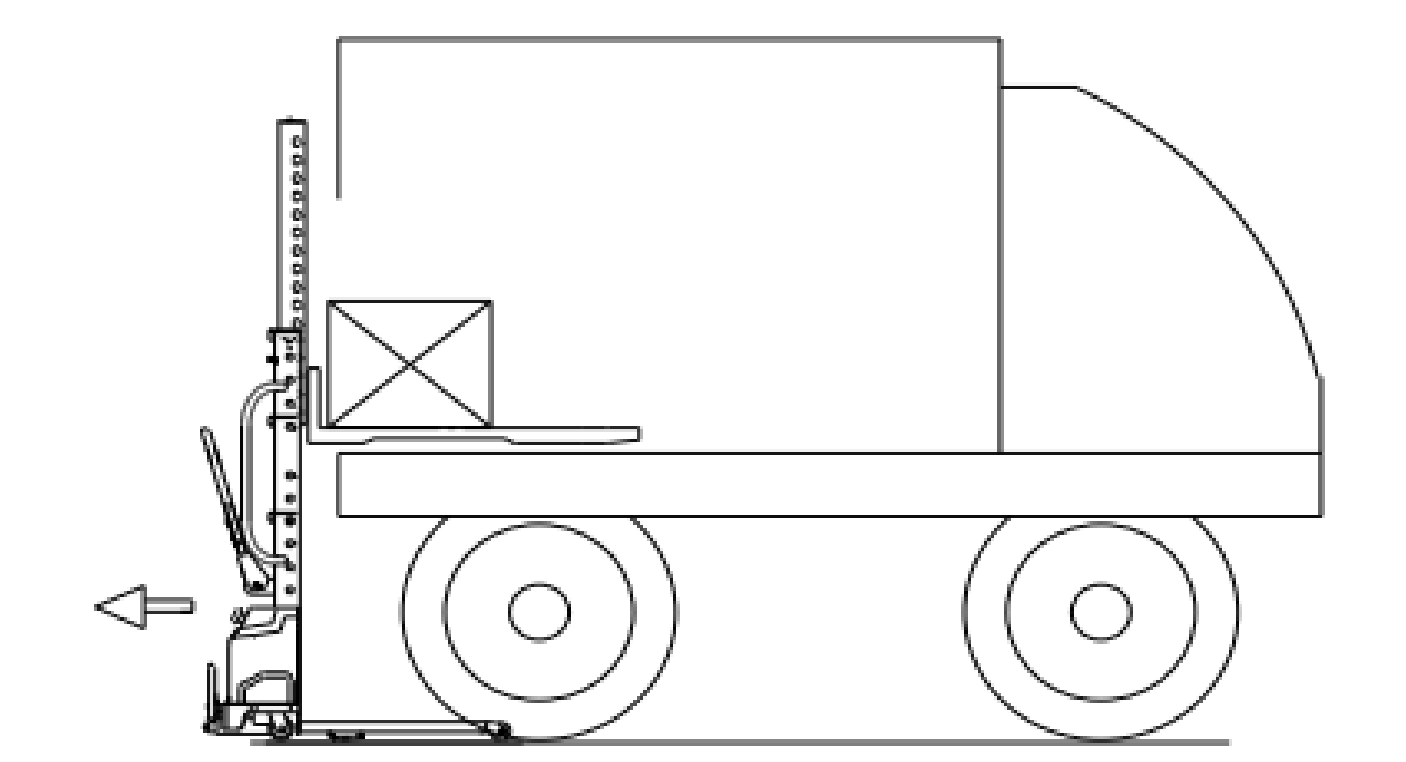

Instructions pour la sortie du chariot et l’utilisation du gerbeur :

Avant de sortir :

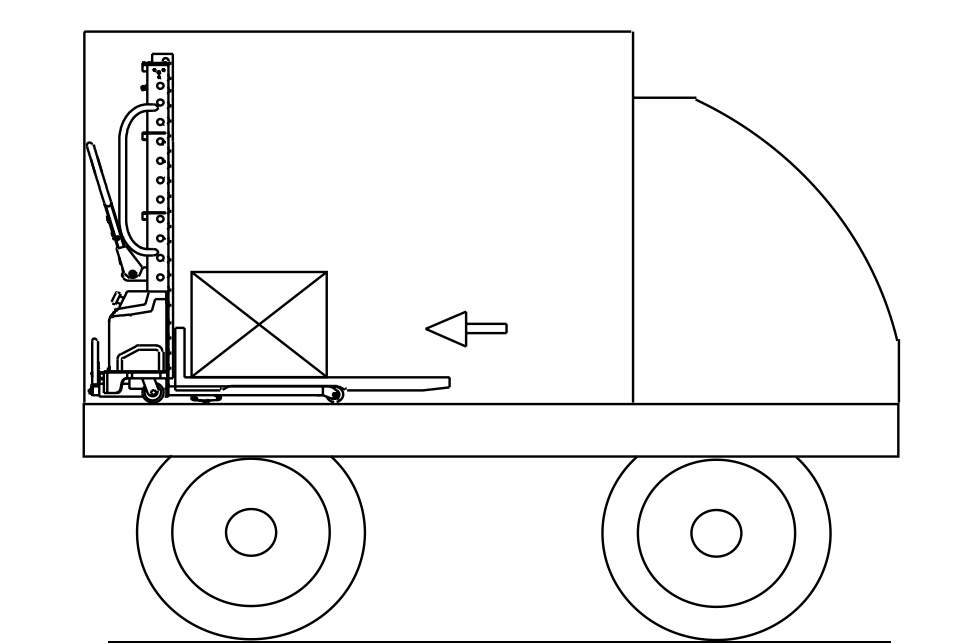

a. Positionnement du chariot élévateur :

• Appuyez sur le bouton de montée pour lever la fourche jusqu’au bord du véhicule

Sortie du chariot :

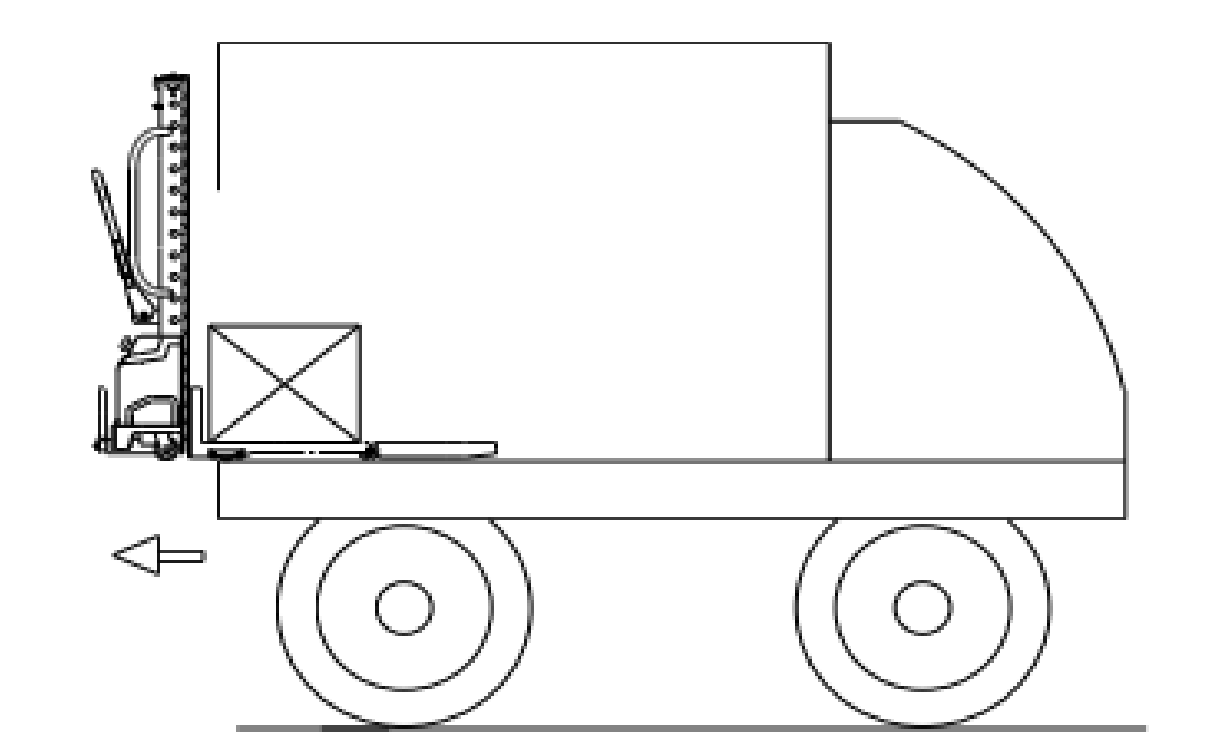

b. Déplacement du chariot élévateur :

• Avancez lentement le chariot élévateur vers la sortie du véhicule
• Appuyez sur le bouton de descente pour abaisser la fourche sur la plateforme

c. Abaissement du cadre :

• Maintenez le cadre et retirez la plateforme du gerbeur, en la positionnant de l’avant vers l’arrière
• Appuyez sur le bouton de montée pour abaisser le cadre



d. Poussez le siège de porte vers le siège arrière :

• Lorsque le cadre se trouve à plus de 5 cm du sol, relâchez le frein et poussez la plateforme vers l’avant



Sortie du chariot et étapes finales :

e. Quittez le chariot :

• Appuyez sur le bouton de montée pour abaisser le cadre et le siège de porte jusqu’au sol
• Relevez légèrement la fourche de chargement
• Déplacez le chariot élévateur pour sortir du véhicule

Remarque :

• Assurez-vous toujours que la zone est dégagée de tout obstacle avant de déplacer le gerbeur
• Respectez toutes les consignes de sécurité fournies dans le manuel du fabricant



Transpalette autochargeant

Allant au-delà des limites d’un gerbeur ou d’un hayon élévateur conventionnel, le SMITH représente une avancée remarquable dans le domaine du levage. Combinant les avantages des deux, cet appareil innovant offre une solution complète, générant non seulement des économies substantielles mais aussi une efficacité opérationnelle accrue. Son design intégré supprime le besoin d’équipements de levage supplémentaires, rationalisant considérablement le processus de chargement et, surtout, éliminant la double manipulation des palettes. Le SMITH, reconnu pour son interface conviviale, accélère les opérations tout en réduisant la fatigue et les efforts physiques du personnel, diminuant ainsi significativement le risque de blessures professionnelles, notamment au dos.

Ce qui distingue le SMITH, c’est sa capacité unique à être le seul gerbeur/lift semi-électrique capable de se hisser lui-même dans et hors des véhicules de livraison. Cette fonctionnalité exclusive rend inutile la dépendance à des camions spécialisés ou les coûts liés à l’équipement de hayons élévateurs. De plus, il n’est plus nécessaire de transporter des transpalettes séparés.

Conçu pour être compatible avec les palettes à fond ouvert, les plateaux et les caisses, le SMITH est le choix optimal pour le transport sans effort d’une grande variété d’objets lourds. Qu’il s’agisse de matériel médical, de bureau, d’électroménager ou d’équipements UPS, le SMITH incarne la praticité, l’efficacité et la polyvalence, redéfinissant la manutention en entreprise.
