Filmeuse pré-étirage SMARTWRAP X2 avec balance et imprimante | 2000 kg, jusqu’à 3000 mm de hauteur de banderolage

Filmeuse pré-étirage SMARTWRAP X2 avec balance et imprimante d’étiquettes

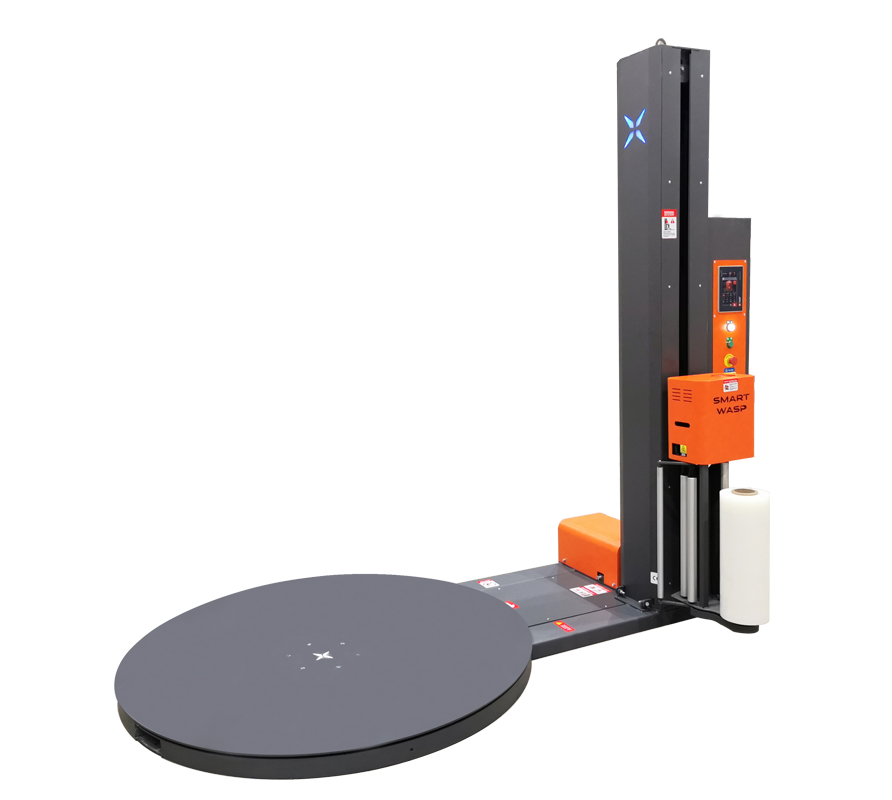

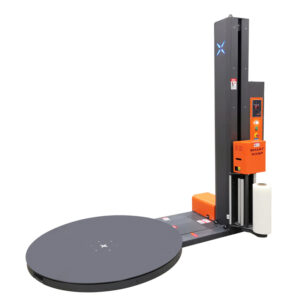

La SMARTWRAP X2 pré-étirage est une filmeuse à plateau tournant avec balance et imprimante d’étiquettes : la palette est placée sur le plateau tournant avec un gerbeur ou un transpalette, la machine pèse la charge et l’emballe sous film étirable en un seul cycle, et l’opérateur ne fait pas le tour de la palette avec un rouleau de film.

La machine est configurée pour vos palettes : plateau tournant 1500, 1650, 1800, 2000 ou 2200 mm et hauteur de banderolage 2200, 2600 ou 3000 mm. Chaque version supporte jusqu’à 2000 kg et emballe jusqu’à 30 palettes par heure. La colonne ne fait que 2000 mm de haut pour un banderolage de 2200 mm, ce qui permet à la machine de passer sous un plafond bas.

Le film est étiré avant d’être appliqué sur la charge : pré-étirage motorisé de 250 % (jusqu’à 350 %) permet à un mètre de film de couvrir deux mètres et demi de palette, ce qui prolonge la durée d’un rouleau et assure une tension régulière du film sur la charge.

La balance intégrée pèse la charge pendant l’emballage, il n’est donc pas nécessaire d’avoir une station de pesée séparée. L’imprimante d’étiquettes imprime le poids directement sur une étiquette, ainsi la palette sort de la machine pesée, emballée et étiquetée en un seul cycle.

Où la SMARTWRAP X2 pré-étirage est utilisée

La SMARTWRAP X2 pré-étirage est utilisée dans les entrepôts, centres de distribution, plateformes logistiques et sites de production qui palettisent des marchandises finies pour l’expédition. Elle convient aux opérations qui doivent sécuriser, peser et étiqueter les palettes en une seule étape. Les utilisateurs typiques sont les usines agroalimentaires expédiant des lots en vrac, les fabricants de matériaux de construction et de produits chimiques envoyant des palettes lourdes, ainsi que les prestataires logistiques devant documenter chaque charge par son poids. La machine est particulièrement utile là où les palettes doivent être pesées et étiquetées avant de quitter le site ou lorsque des données d’expédition précises sont nécessaires pour la documentation de transport.

La machine s’intègre dans une ligne de conditionnement comme dernière station avant l’expédition. La balance et l’imprimante intégrées sont utilisées lorsque le poids doit être enregistré et étiqueté pour les transporteurs ou les systèmes de gestion d’entrepôt.

Caractéristiques techniques

Ce que la filmeuse apporte à votre expédition

• Pesage et banderolage en un seul cycle. La balance est sous le plateau tournant, donc la palette est pesée là où elle est filmée, pas besoin de pont-bascule ni de manutention supplémentaire.
• Un film qui va plus loin. Pré-étirage motorisé de 250 % (jusqu’à 350 %), donc moins de rouleaux par palette et une stabilité optimale.
• Le poids est imprimé sur une étiquette. L’étiquette est apposée directement sur la palette, comme demandé par les transporteurs ou l’entrepôt.
• Adaptée à vos palettes. Cinq diamètres de plateau tournant et trois hauteurs de banderolage, la machine est commandée selon vos charges réelles.
• Réglée une fois, répétée par tous. Six programmes sur l’écran tactile et un démarrage à un bouton, pour un banderolage identique à chaque équipe.
• Elle détecte la hauteur de la charge. Un capteur photoélectrique SICK détecte le sommet de la palette, donc le film n’est pas appliqué dans le vide au-dessus.

Tâches de l’opérateur et déroulement sur la SMARTWRAP X2 PRE-STRETCH

L’opérateur doit vérifier que le film est bien enfilé, que la balance est dégagée et que l’imprimante d’étiquettes contient des étiquettes.

Plateau tournant, chariot de film et commandes

• Plateau tournant 1500, 1650, 1800, 2000 ou 2200 mm
• Hauteur de banderolage 2200, 2600 ou 3000 mm
• Charge maximale 2000 kg, plateau tournant hauteur 81 mm
• Balance intégrée et imprimante d’étiquettes
• Pré-étirage motorisé 250 % (max 350 %)
• Film étirable 500 mm de large, 14 microns, mandrin de 76 mm
• Plateau tournant 0–12 tr/min et chariot porte-film 0–5,9 m/min, tous deux réglables
• Jusqu’à 30 palettes par heure

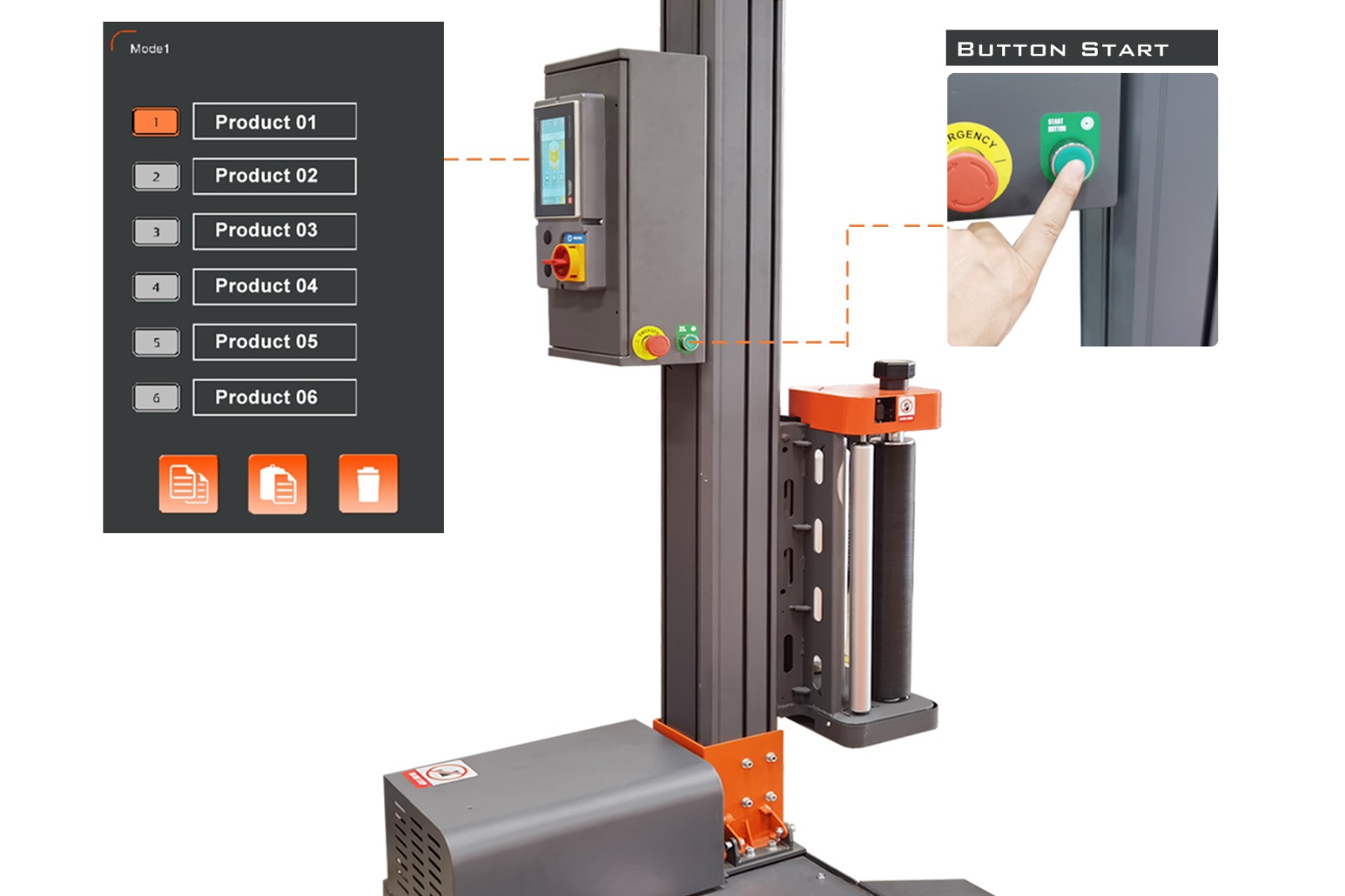

• Écran tactile, 6 programmes de banderolage, démarrage à un bouton
• Cellule photoélectrique SICK (Allemagne) pour la détection de hauteur
• Colonne en profilé d’aluminium et acier avec levage à double chaîne

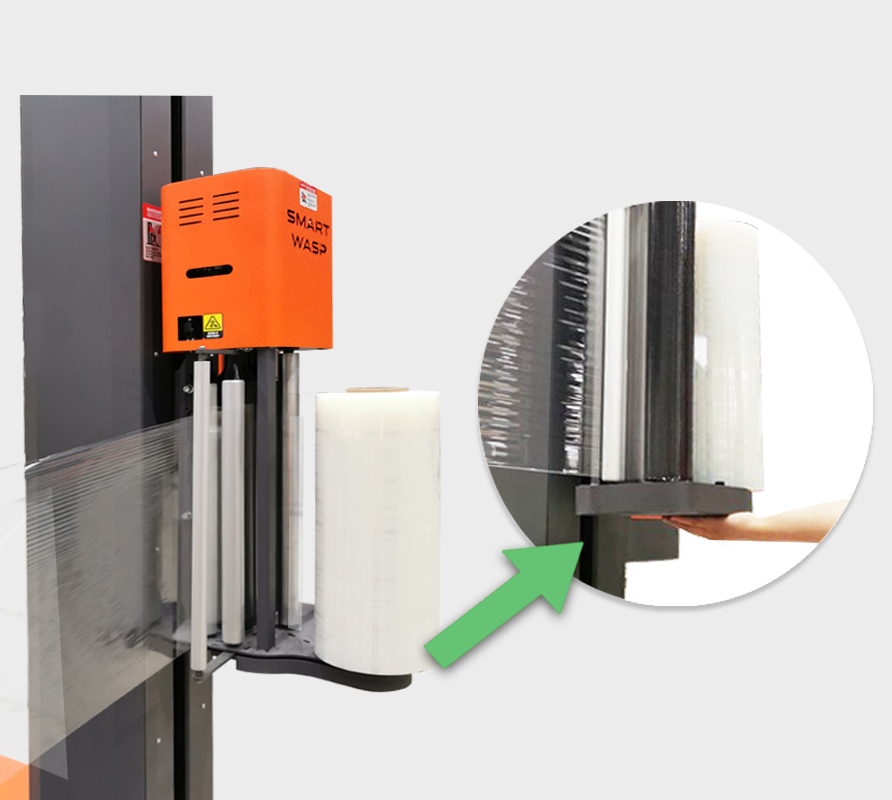

• Démarrage et arrêt progressifs, arrêt d’urgence, dispositif anti-écrasement et anti-chute sous le chariot
• Voyant LED tricolore et retour en position de départ après chaque cycle
• 220 V, 50/60 Hz, monophasé, 10 A, 1,5 kW ; bruit 75 dB

Comment utiliser la filmeuse SMARTWRAP X2 pré-étirage

1. Placez le rouleau de film étirable de 500 mm de large sur le chariot porte-film et faites passer le film entre les rouleaux.
2. Mettez la machine en marche et choisissez l’un des six programmes sur l’écran tactile, ou réglez la vitesse du plateau, la vitesse du chariot et le nombre de tours en haut et en bas pour cette charge.
3. Amenez la palette sur le plateau tournant avec un gerbeur ou un transpalette et fixez l’extrémité du film à la charge.
4. Appuyez sur démarrer. La machine pèse la charge, fait tourner la palette et la filme du bas vers le haut puis redescend, selon le programme choisi.
5. Coupez le film à la fin du cycle et retirez la palette. Le poids est imprimé sur l’étiquette.

Réglages et entretien

• Programmes. Six programmes sont enregistrés sur l’écran tactile : le nombre de tours en bas et en haut, la vitesse du plateau et celle du chariot pour chaque type de charge.
• Tension du film. Réglez-la selon la charge : assez élevée pour maintenir la palette, assez basse pour ne pas écraser le contenu.
• Film. Film étirable de 500 mm de large et 14 microns d’épaisseur sur mandrin de 76 mm. Un film plus épais retient mieux, un film plus fin coûte moins cher par palette, la machine accepte les deux.
• Balance. La balance fait partie de la machine et ne nécessite pas de poste séparé ; vérifiez-la de temps en temps avec un poids connu.
• Entretien. Éteignez la machine avant toute intervention. Gardez le plateau et les rouleaux propres de film et de poussière, et vérifiez régulièrement la chaîne de la colonne ainsi que les dispositifs de sécurité.

Avant de commander une filmeuse

Le prix affiché dépend du plateau tournant et de la hauteur de banderolage, choisissez-les avant de commander. Quelques détails déterminent la version adaptée à votre expédition : vérifiez-les, ou envoyez-les-nous et nous les examinerons avec vous.

• Taille de palette. Le plateau tournant mesure 1500, 1650, 1800, 2000 ou 2200 mm. Il doit supporter toute la palette, y compris ce qui dépasse.
• Hauteur de charge. Hauteur de banderolage 2200, 2600 ou 3000 mm ; la colonne mesure 2000, 2400 ou 2800 mm de haut, donc un banderolage plus élevé nécessite aussi un plafond plus haut.
• Poids. Jusqu’à 2000 kg par palette. La balance pèse la charge pendant le cycle et l’imprimante indique le poids sur une étiquette.
• Alimentation. 220 V, 50/60 Hz, monophasé, 10 A, 1,5 kW. Prise ordinaire, pas d’air comprimé.
• Espace. Avec le plateau tournant de 1500 mm et la colonne de 2000 mm, la filmeuse mesure 2444 × 1500 × 2100 mm et pèse 550 kg. La longueur correspond au plateau tournant plus 944 mm, la largeur au plateau tournant lui-même et la hauteur à la colonne plus 100 mm, donc un plateau plus grand nécessite un emplacement plus long et plus large. Prévoyez de la place autour pour un gerbeur ou un transpalette.
